3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

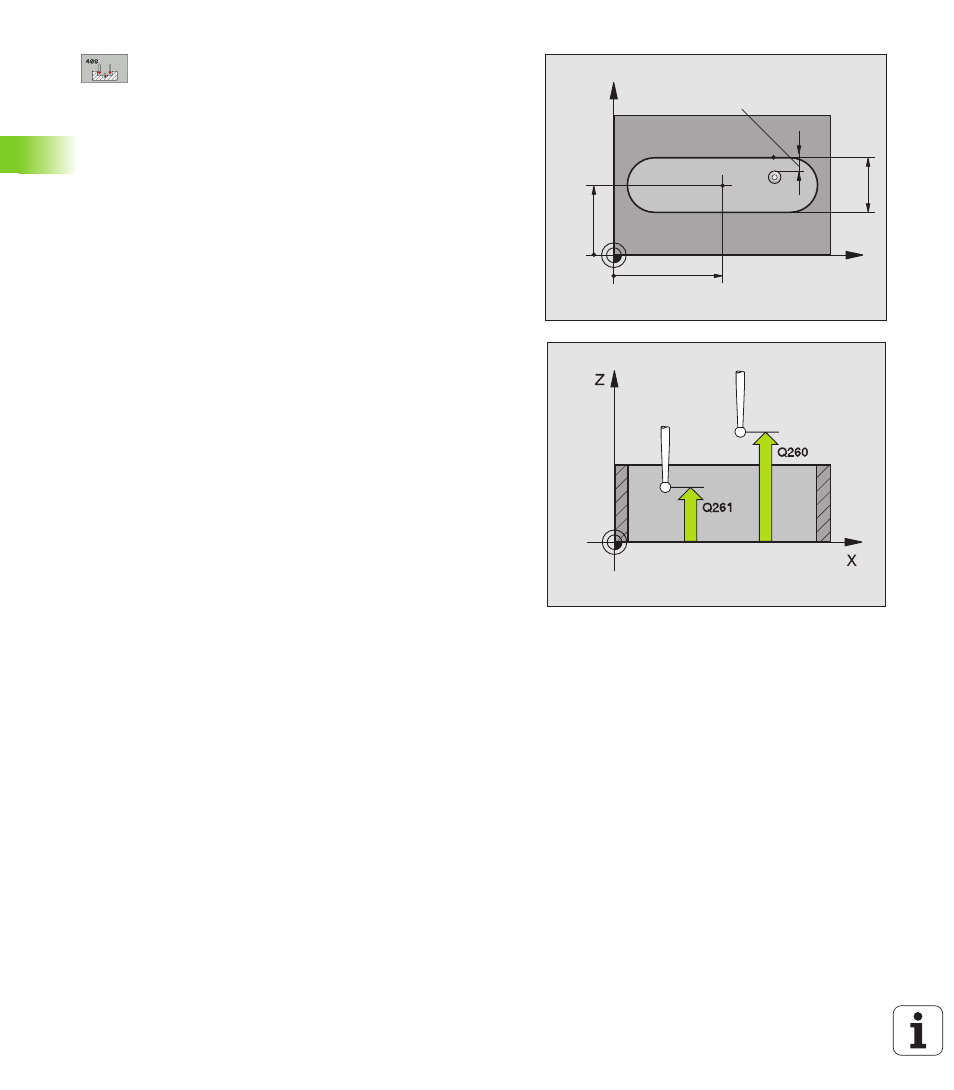

Центр 1-ой оси Q321 (абсолютно): центр канавки
на главной оси плоскости обработки
8
Центр 2-ой оси Q322 (абсолютно): центр канавки
на вспомогательной оси плоскости обработки
8
Ширина канавки Q311 (инкрементно): ширина
канавки независимо от положения на плоскости
обработки
8
Ось измерения (1=1.ось/2=2.ось) Q272: Ось, на
которой должно производиться измерение:
1: Главная ось = ось измерения
2: Вспомогательная ось = ось измерения
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Номер в таблицы Q305: Указать номер в таблицы
нулевых точек/таблицы предустановки, под
котором УЧПУ должно сохранить координаты
центра канавки в памяти. При вводе Q305=0,
УЧПУ так устанавливает автоматически
индикацию, что новая опорная точка лежит в
центре канавки
8
Новая опорная точка Q405 (абсолютно):
Координата на оси измерения, на которой УЧПУ
должно установить центр канавки. Базовая
настройка = 0
X
Y
Q322
Q321
Q311
MP6140
+
Q320
