18 1 Введение
1.1
Общие
св
едения
к
цик
лам
импу
льсног
о
зо
н
д
а
1.1 Общие сведения к циклам
импульсного зонда
Способ действия

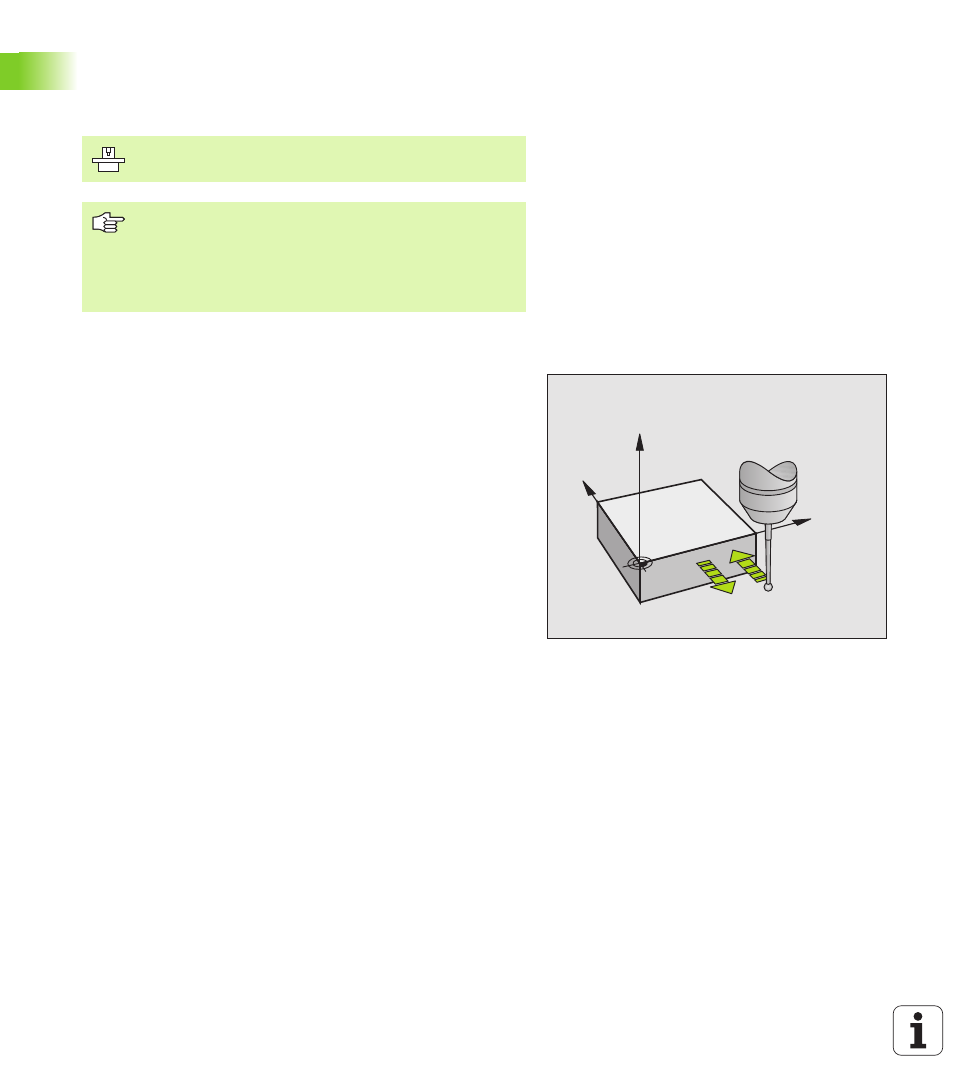

Если УЧПУ отрабатывает цикл импульсной системы, то 3D-зонд
перемещаестя параллельно к оси к обрабатываемой детали
(даже в случае активного поворота фона и при наклоненной
плоскости обработки). Производитель станков определяет подачу
контактирования в параметре станка (смотри «Перед началом
работы с циклами импульсной системы» дальше в этой главе).
Когда щуп зонда войдет в контакт с обрабатываемой деталю,
„ зонд 3D посылает сигнал к УЧПУ: Координаты позиции
соприкосновения сохраняются в памяти
„ 3D-зонд задерживается и
„ перемещается обратно на ускоренном ходу к позиции старта
операции контактирования
Если в пределах определенного пусти щуп не отклоняется, то
УЧПУ выдает соответственное сообщение об ошибках (путь:
MP6130).
УЧПУ должно быть подготовлено для применения
импульсных систем 3D.
Если оператор производит измерения во время
отработки программы, то ему следует обратить
внимание на то, что данные инструмента (длина,
радиус) используются либо из данных калибровки
либо из последней записи TOOL-CALL (выбор через
MP7411).
Y
X
Z
F
F MAX
