HEIDENHAIN iTNC 530
93
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

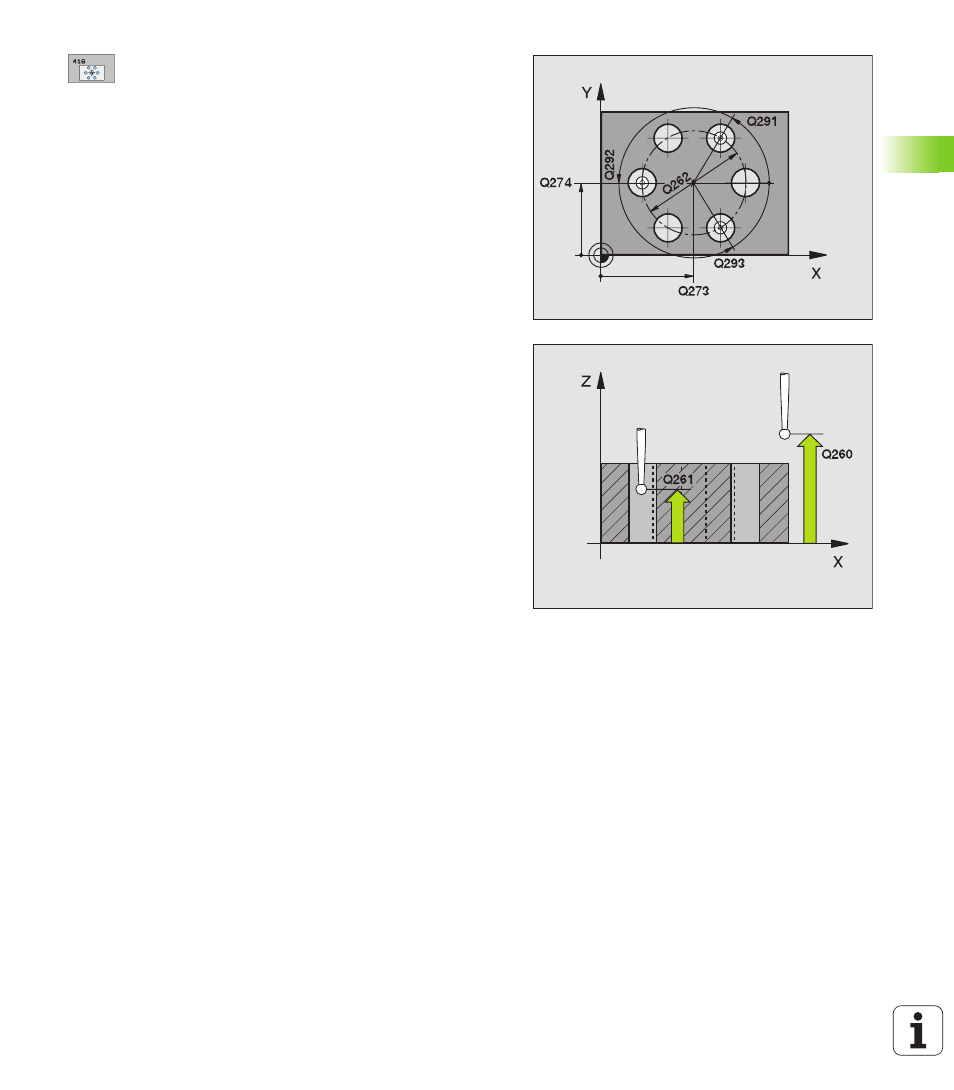

Центр 1-ой оси Q273 (абсолютно): Центр
окружности отверстий (заданное значение) на
главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): Центр
окружности отверстий (заданное значение) на
вспомогательной оси плоскости обработки
8
Заданный диаметр Q262: Ввести
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстия, тем точнее
следует указать заданный диаметр
8
Угол 1. отверстия Q291 (абсолютно): Угол в
полярных координатах первого центра отверстия
на плоскости обработки
8
Угол 2. отверстия Q292 (абсолютно): Угол в
полярных координатах второго центра отверстия
на плоскости обработки
8
Угол 3. отверстия Q293 (абсолютно): Угол в
полярных координатах третьего центра отверстия
на плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Номер нулевой точки в таблицы Q305: Указать
номер в таблицы нулевых точек/таблицы
предустановки, под котором УЧПУ должно
сохранить координаты центра окружности
отверстий в памяти. При вводе Q305=0, УЧПУ так
установливает автоматически индикацию, что
новая опорная точка лежит в центре окружности
отверстий
8
Новая опорная точка главная ось Q331
(абсолютно): Координата на главной оси, на
которой УЧПУ должно установить центр
окружности отверстий.
Базовая настройка = 0
8
Новая опорная точка вспомогательная ось
Q332 (абсолютно): Координата на
вспомогательной оси, на которой УЧПУ должно
установить центр окружности отверстий.
Базовая настройка = 0
