HEIDENHAIN iTNC 530
87
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

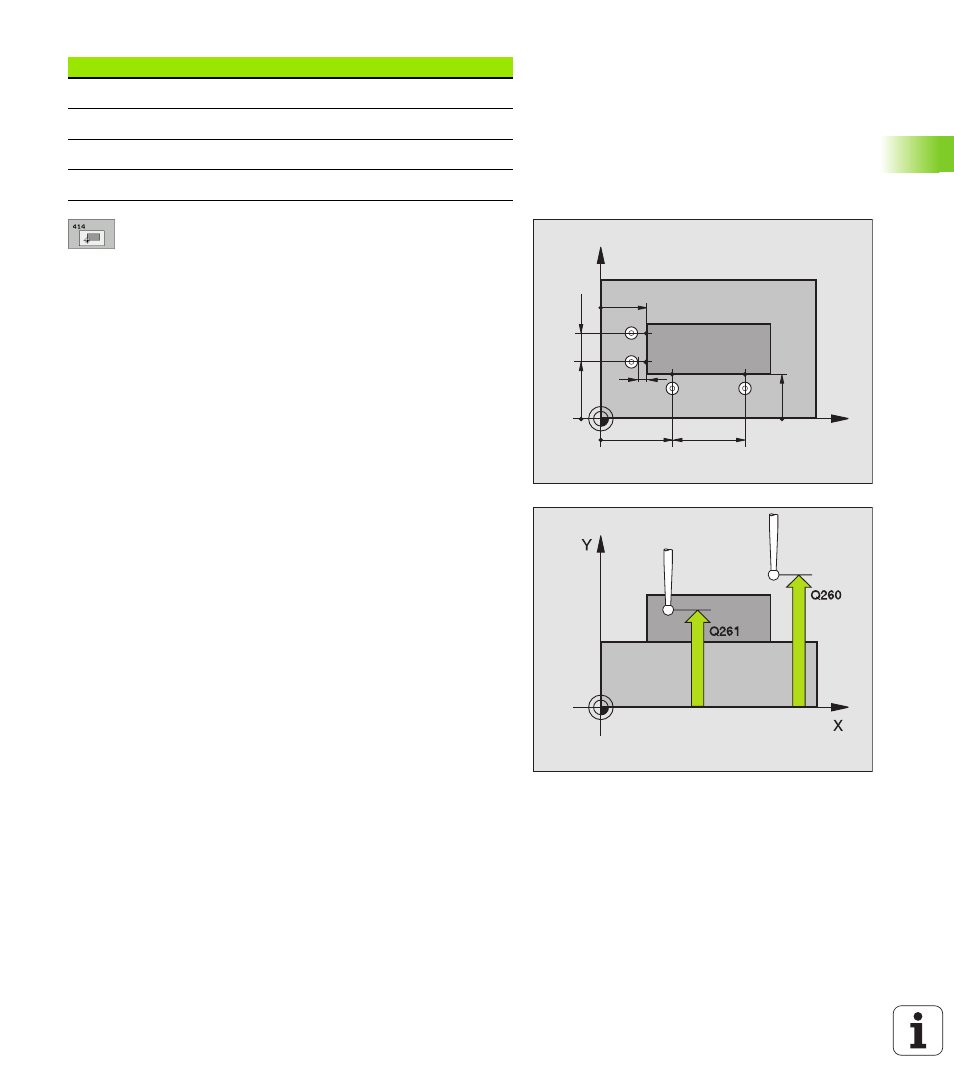

1. Точка измерения 1. оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1. Точка измерения 2. оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
Расстояние 1-ой оси Q326 (абсолютно):
Расстояние между первой и второй точкой
измерения на главной оси плоскости обработки
8
3. Точка измерения 1. оси Q296 (абсолютно):
Координата третьей точки контактирования на
главной оси плоскости обработки
8
3. Точка измерения 2. оси Q297 (абсолютно):
Координата третьей точки контактирования на
вспомогательной оси плоскости обработки
8
Расстояние 2-ой оси Q327 (абсолютно):
Расстояние между третьей и четвертой точкой
измерения на вспомогательной оси плоскости
обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Выполнить поворот фона Q304: Определить,
должно ли УЧПУ компенсировать кривое
положение загатовки путем поворота фона:
0: Не выполнять поворота фона
1: Выполнить поворот фона
Угол
Координата X
Координата Y
A
Точка
1
больше точки
3
Точка
1
меньше точки
3
B
Точка
1
меньше точки
3
Точка
1
меньше точки
3
C
Точка
1
меньше точки
3
Точка
1
больше точки
3
D
Точка
1
больше точки
3
Точка
1
больше точки
3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
