116
3 Циклы импульсной системы для автоматического контроля загатовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к

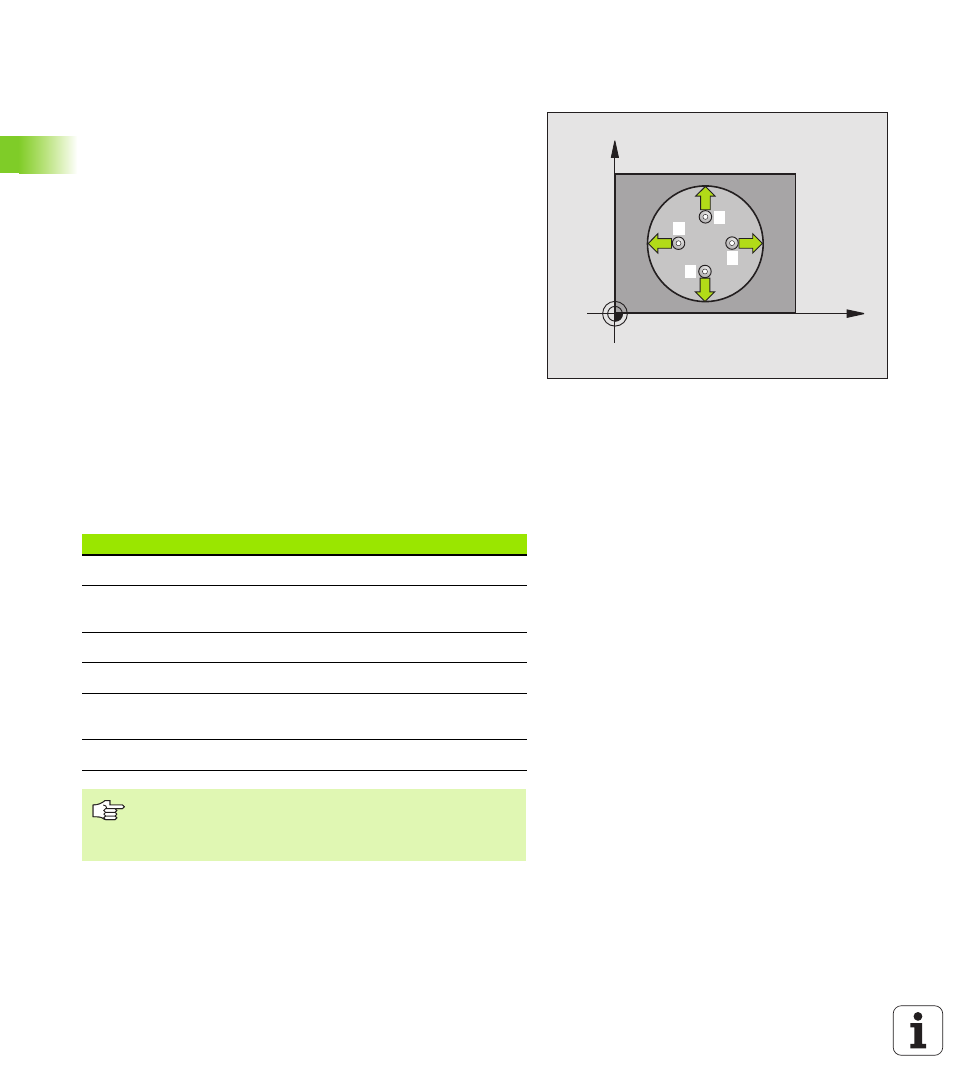

ИЗМЕРЕНИЕ ОТВЕРСТИЕ (цикл зонда 421,
DIN/ISO: G421)
Цикл зонда 421 определяет центр и диаметр отверстия (кругового
кармана). Если дефинируете соответственные значения допуска
в цикле, то УЧПУ осуществляет сравнение заданное-фактическое
и записывает это отклонение в системных параметрах.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного угла старта
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования
2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем к
точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр вспомогательная
ось
Q153
Факт-значение диаметр
Q161
Отклонение центр главная ось
Q162
Отклонение центр вспомогательная
ось
Q163
Отклонение диаметр
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
