HEIDENHAIN iTNC 530
35
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
систе
мы
2.4 Установление опорной точки
с помощью 3D-импульсной
системы
Введение
Функции для установления опорной точки на выверенной детали
выбираются с помощью следующих программируемых клавишей:
Установление опорной точки на произвольной оси с помощью
ОЩУПЫВАНИЕ ПОЗ
Угол в качестве опорной точки с помощью ОЩУПЫВАНИЕ P
Центр окружности в качестве опорной точки с помощью
ОЩУПЫВАНИЕ CC
Средняя ось в качестве опорной точки с помощью
КОНТАКТИРОВАНИЕ

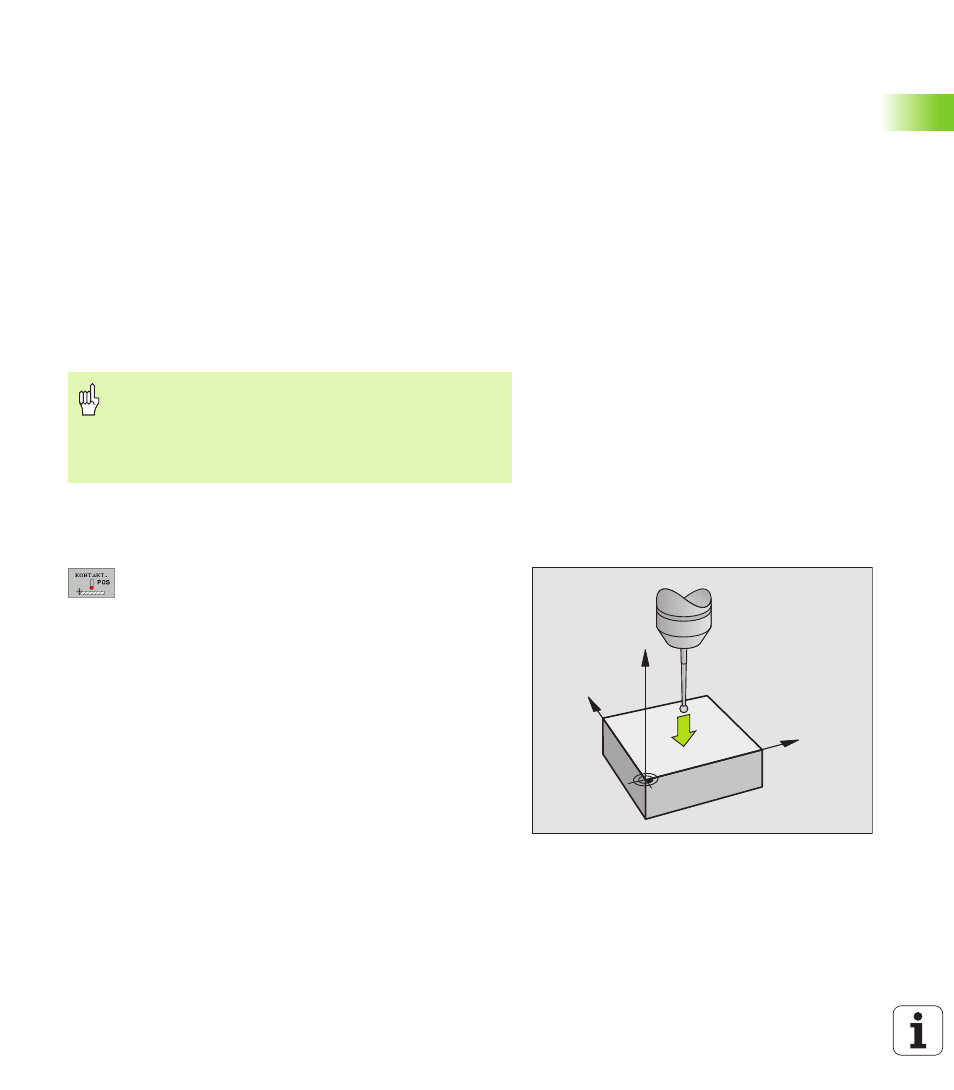

Устанавливание опорной точки на
произвольной оси
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ПОЗнажать
8
Позиционировать зонд вблизи точки ощупывания
8
Избрать направление ощупывания и
одновременно ось, для которой установливается
опорная точка, нпр.в направлении Z– ощупывать:
выбор нажатием программируемой клавиши
8
Ощупывание: внешнюю клавишу СТАРТ нажать
8
Опорная точка: Записать заданные координаты, с
Softkey УСТАНОВ.ОПОРНОЙ ТОЧКИ потвердить,
или записать значение в таблицы (смотри “Запись
результатов измерения из циклов зонда в таблицу
нулевых точек”, страница 28, или смотри “Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)”, страница 29)
8
Функцию ощупывания окончить: нажать клавишу
END
Учтите при этом, что УЧПУ относит в случае активного
смещения нулевой точки значение ощупывания всегда
к активной предустановке (или к установленной в
последнюю очередь в режиме работы Вручную
опорной точке), хотя в индикации положения
смещение нулевой точки пересчитывается.
Y
X
Z
