1.1
Общие
св
едения
к
цик
лам
импу
льсног
о
зо
н
д
а
Циклы импульсной системы в режимах
работы Вручную и Эл. маховичок
УЧПУ предоставляет в режимах работы Вручную и Эл. маховичок
циклы импульсной системы, с помощью которых оператор:
„ осуществляет калибровку импульсной системы
„ компенсирует наклонное положение обрабатываемой детали
„ при определении опорных точек
Циклы импульсного зонда для
автоматического режима работы
Кроме циклов импульсного зонда, используемых в режимах
работы Вручную и Эл.маховичок, УЧПУ предоставляет в
распоряжение множество циклов для самых разнообразных
видов применения в автоматическом режиме:
„ Калибровка импульсной системы (глава 3)
„ Выравнивание наклонных положений загатовки (глава 3)
„ Установление опорных точек (глава 3)
„ Автоматический контроль обрабатываемой детали (глава 3)
„ Автоматическое измерение инструмента (глава 4)
Циклы контактного зонда программируются в режиме работы
Программу ввести впамять/редактировать через клавишу TOUCH
PROBE. Циклы импульсного зонда номерами с 400 используются,
как и более новые циклы обработки, Q-параметрами в качестве
параметров передачи. Параметры с той же самой функцией,
которые требует УЧПУ в разных циклах, распологают всегда том
же самым номером: нпр. Q260 это всегда Безопасная высота,
Q261 всегда Высота измерения итд.

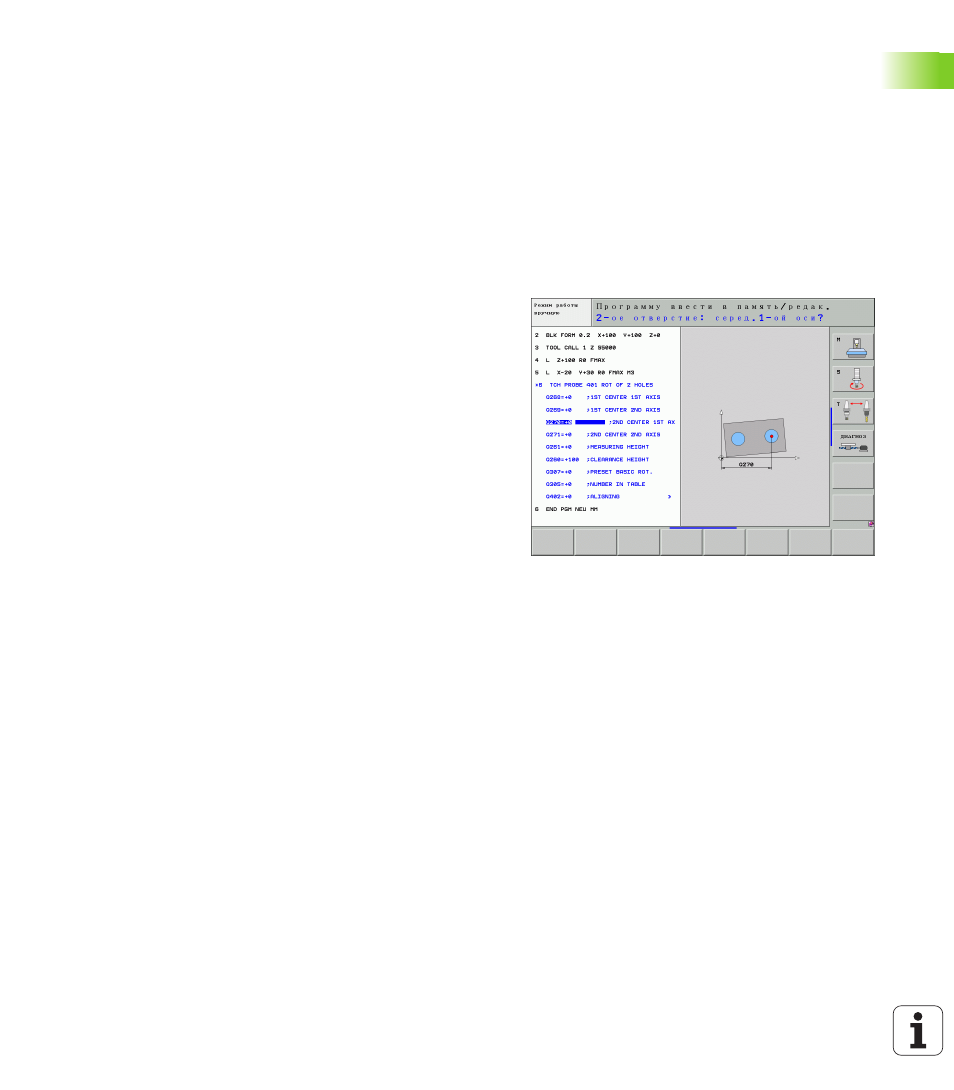

Для упрощения программирования, УЧПУ изображает во время
определения цикла вспомогательную графику. На
вспомогательной графике подсвечивается ярко параметр,
который следует ввести (смотри картина с правой стороны).
