3 Циклы импульсной системы для автоматического контроля загатовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
8
Центр 1-ой оси Q321 (абсолютно): Центр
отверстия на главной оси плоскости обработки
8
Центр 2-ой оси Q322 (абсолютно): Центр
отверстия на вспомогательной оси плоскости
обработки. Если программируете Q322 = 0, то
УЧПУ установливает центр отверстия на
положительной оси Y, если программируете Q322
не равным 0, то тогда УЧПУ установливает центр
отверстия на заданную позицию (угол,
возникающий из центра отверстия)
8
Заданный диаметр Q262: Приблизительный
диаметр круглого кармана (отверстия). Ввести
значение немного поменьше
8
Угол старта Q325: (абсолютно): Угол между
главной осью плоскости обработки и первой
точкой контактирования
8
Шаг угла Q247 (инкрементно): Угол между двумя
точками измерения, знак числа шага угла
определяет направление вращения (- = по
часовой стрелке), в котором зонд перемещается к
следующей точке измерения. Если хотите
замерить дуги окружности, тогда программируйте
шаг угла меньше 90°.
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите заданный диаметр кармана
(отверстия) немного меньше.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя
из центра кармана. Между четыремя точками
измерения зонд не перемещается тогда на
безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.

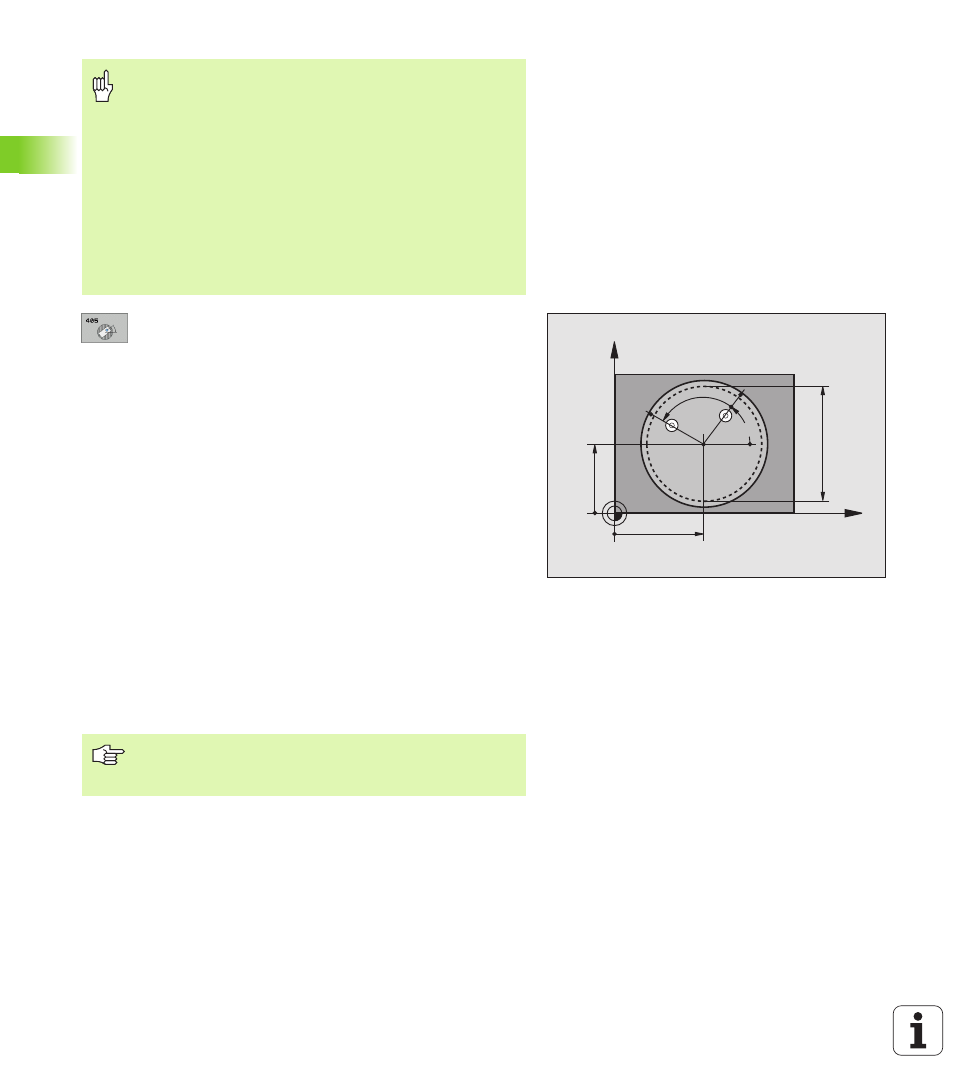

X
Y
Q322
Q321
Q262
Q325
Q247
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает центр окружности.
Минимальное значение ввода: 5°.
