Калибровать полезный радиус и
выравнивать сдвиг соосности зонда
Ось импульсного зонда не совпадает как правило совсем точно с
осью шпинделя. Функция калибровки обнаруживает сдвиг между
осью зонда и осью шпинделя и выравнивает его математически.
В зависимости от настройки параметра станка 6165 (установка
шпинделя активная/неактивная, (смотри “Ориентировка
инфракрасного зонда на программированное направление
контактирования: MP6165” на странице 21) операция калибровки
выполняется по разному. Когда при активной установке шпинделя
операция калибровки осуществляется с помощью лишь одного
кадра ЧУ, то в случае неактивной установки шпинделя, решаете,
следует выполнять калибровку смещения центра или нет.
При калибровке смещения центра УЧПУ поворочивает 3D-зонд на
180°. Поворот запускается дополнительной функцией,
определенной производителем станков в параметре 6160.

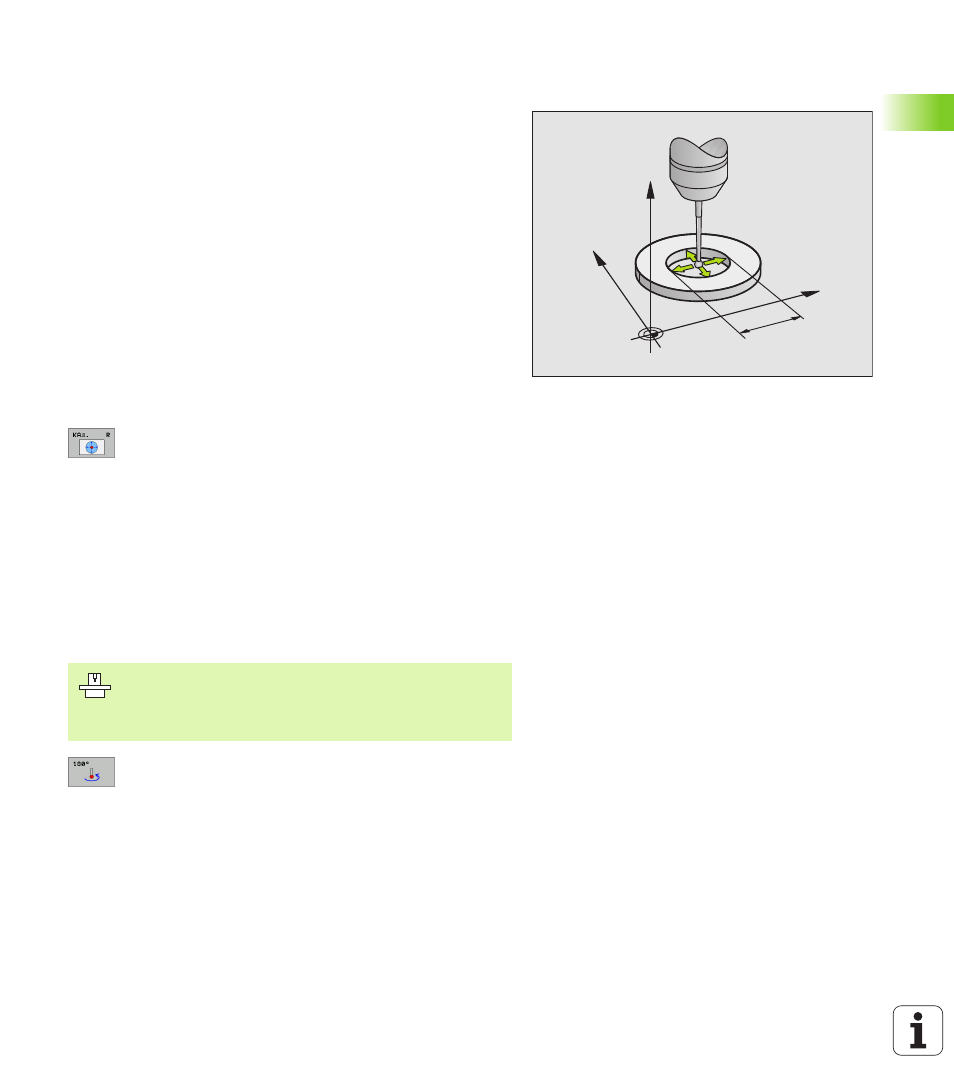

При ручной калибровке следует работать следующим образом:
8
Позиционировать шарик зонда в режиме работы Вручную в
отверстие регулировочного кольца
8
Избрать функцию калибровки для радиуса шарика
зонда и сдвиг соосности зонда: программируемую
клавишу КАЛ. R нажать
8
Избрать ось инструмента, записать радиус
регулировочного кольца
8
Ощупывание: Нажать 4х внешнюю клавишу
СТАРТ. 3D-зонд ощупывает в каждом
направлении одну позицию отверстия и
рассчитывает полезный радиус шарика зонда
8
Если хотите сейчас окончить функцию калибровки,
то следует нажать программируемую клавишу
КОНЕЦ
8
Определение сдвига соосности шарика зонда:
Softkey 180° нажать. УЧПУ поворочивает зонд на
180°
8
Ощупывание: 4х нажать внешнюю клавишу
СТАРТ. 3D-зонд ощупывает в каждом
направлении одну позицию отверстия и
рассчитывает сдвиг соосности зонда
Y
X
Z
10
Для определения сдвига соосности шарика зонда,
УЧПУ должно быть подготовлено производителем
станков. Обратите внимание на руководство по
обслуживанию станка!
