3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

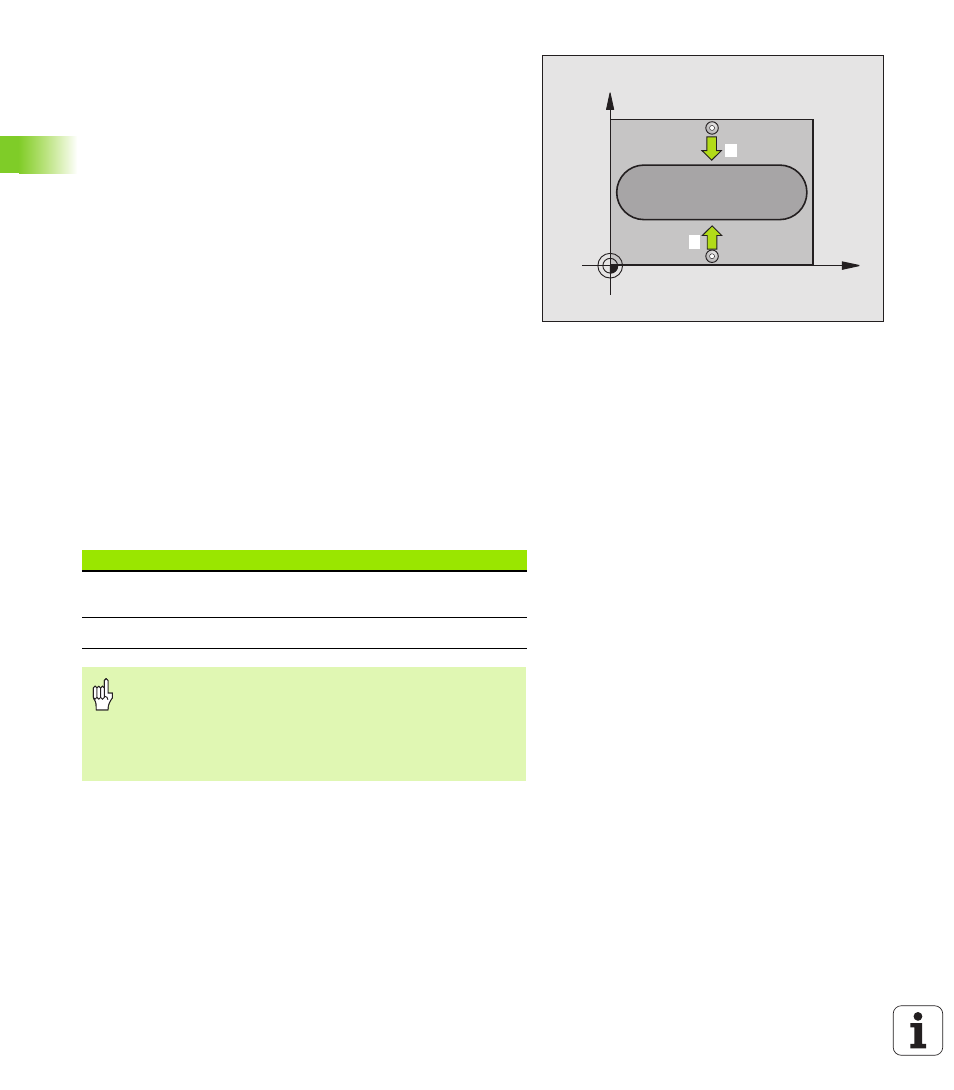

ОПОРНАЯ ТОЧКА ЦЕНТР РАСПОРКИ (цикл
зонда 409, DIN/ISO: G409, FCL 3-функция)
Цикл зонда 409 определяет центр распорки и устанавливает этот
центр в качестве опорной точки. Альтернативно УЧПУ может
записывать этот центр в таблицы нулевых точек или в таблицы
предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высотуизмерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360)
3 Потом зонд перемещается на безопасной высоте к следующей
точке ощупывания
2
и осуществляет вторую операцию
ощупывания
4 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 66) и записывает факт-значения в представляемых
ниже параметрах Q
5 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
X
Y
1
2
Номер параметра
Значение
Q166
Фактзначение измеренная ширина
распорки
Q157
Факт-значение положение средняя ось
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите ширину распорки немного больше.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
