92 3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

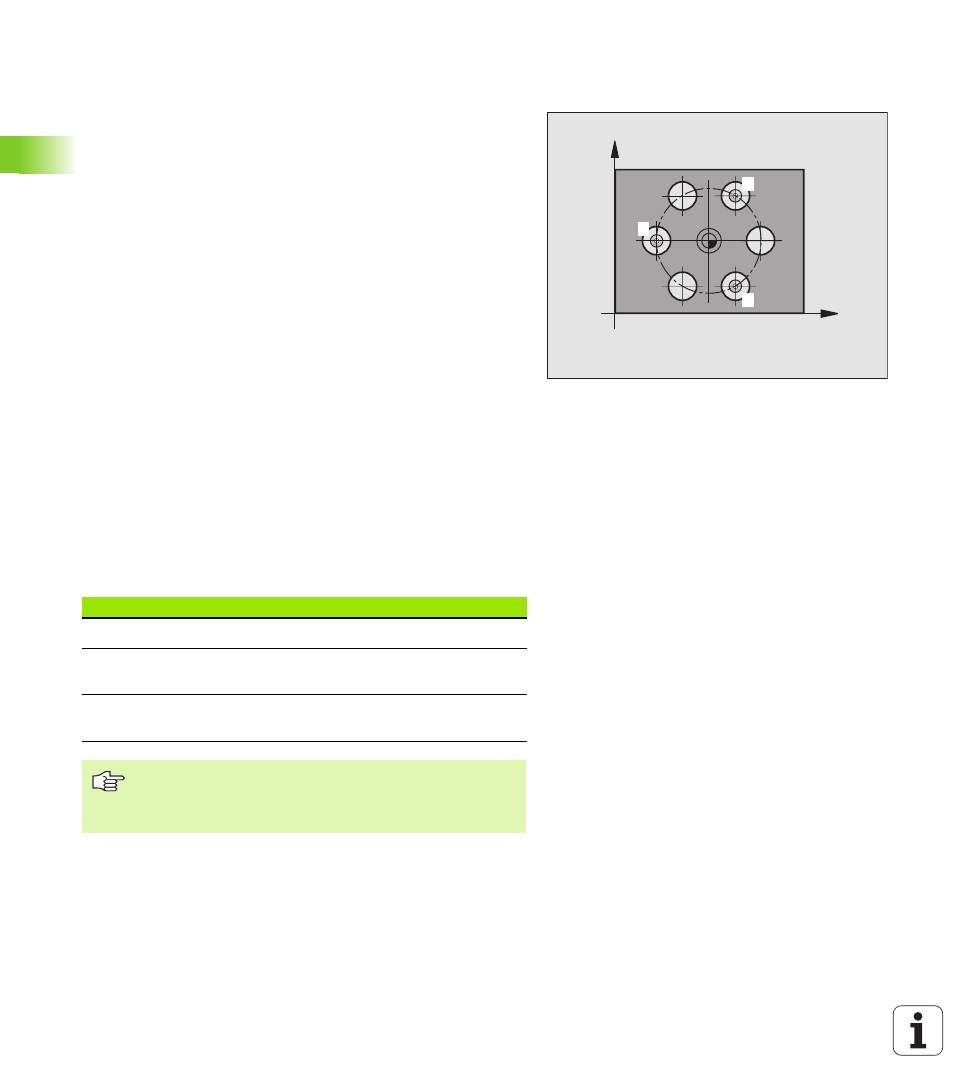

ОПОРНАЯ ТОЧКА ЦЕНТР ОКР.ОТВЕРСТИЙ
(цикл зонда 416, DIN/ISO: G416)
Цикл зонда 416 определяет центр окружности отверстий путем
измерения трех отверстий и установливает этот центр в качестве
опорной точки. Альтернативно УЧПУ может записывать этот
центр в таблицы нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к программированному центру отверстия 1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия 2
4 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования второй центр отверстия
5 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр третьего отверстия 3
6 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования третий центр отверстия
7 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 66) и записывает факт-значения в представляемых
ниже параметрах Q
8 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
X
Y
1
2
3
Номер параметра Значение
Q151 Факт-значение центр главная ось
Q152 Факт-значение центр вспомогательная
ось
Q153 Факт-значение диаметр окружности
отверстий
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
