3 Циклы импульсной системы для автоматического контроля загатовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8
Центр 1-ой оси Q273 (абсолютно): центр цапфы
на главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): центр цапфы
на вспомогательной оси плоскости обработки
8
1. Длина бока Q282: Длина цапфы, параллельно к
главной оси плоскости обработки
8
2. Длина бока Q283: Длина цапфы, параллельно к
вспомогательной оси плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Макс.размер 1. длина бока Q284: Максимальная
разрешаемая длина цапфы
8
Наимен.размер 1. длина бока Q285: Наименьшая
разрешаемая длина цапфы
8
Макс.размер 2. длина бока Q286: Максимальная
разрешаемая ширина цапфы
8
Наимен.размер 2. длина бока Q287: Наименьшая
разрешаемая ширина цапфы
8
Значение допуска центр 1-ой оси Q279
(абсолютно): Разрешаемое отклонение
положения на главной оси плоскости обработки
8
Значение допуска центр 2-ой оси Q280
(абсолютно): Разрешаемое отклонение
положения на вспомогательной оси плоскости
обработки

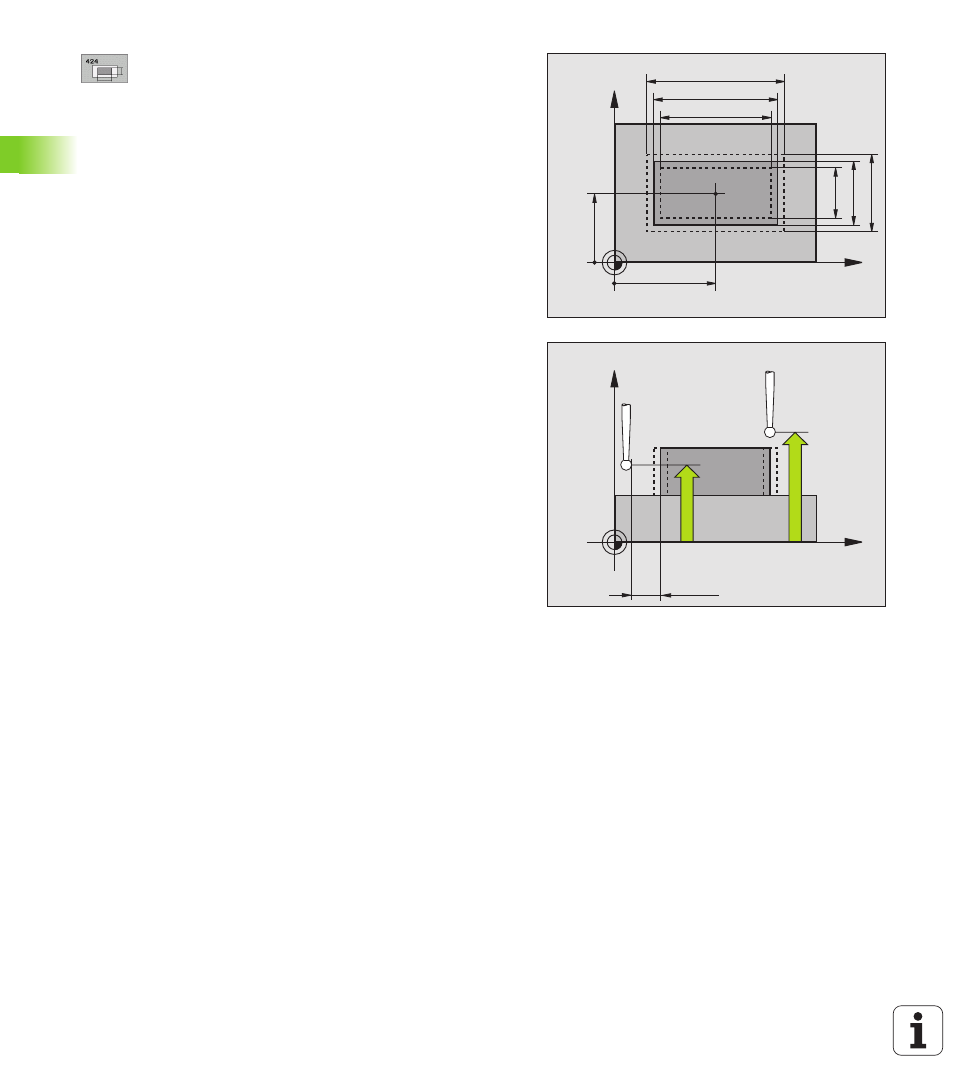

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
