HEIDENHAIN iTNC 530
131
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8
Ось измерения Q272: Ось на плоскости
обработки, на которой должно производиться
измерение:
1:Главная ось = ось измерения
2:Вспомогательна ось = ось измерения
8

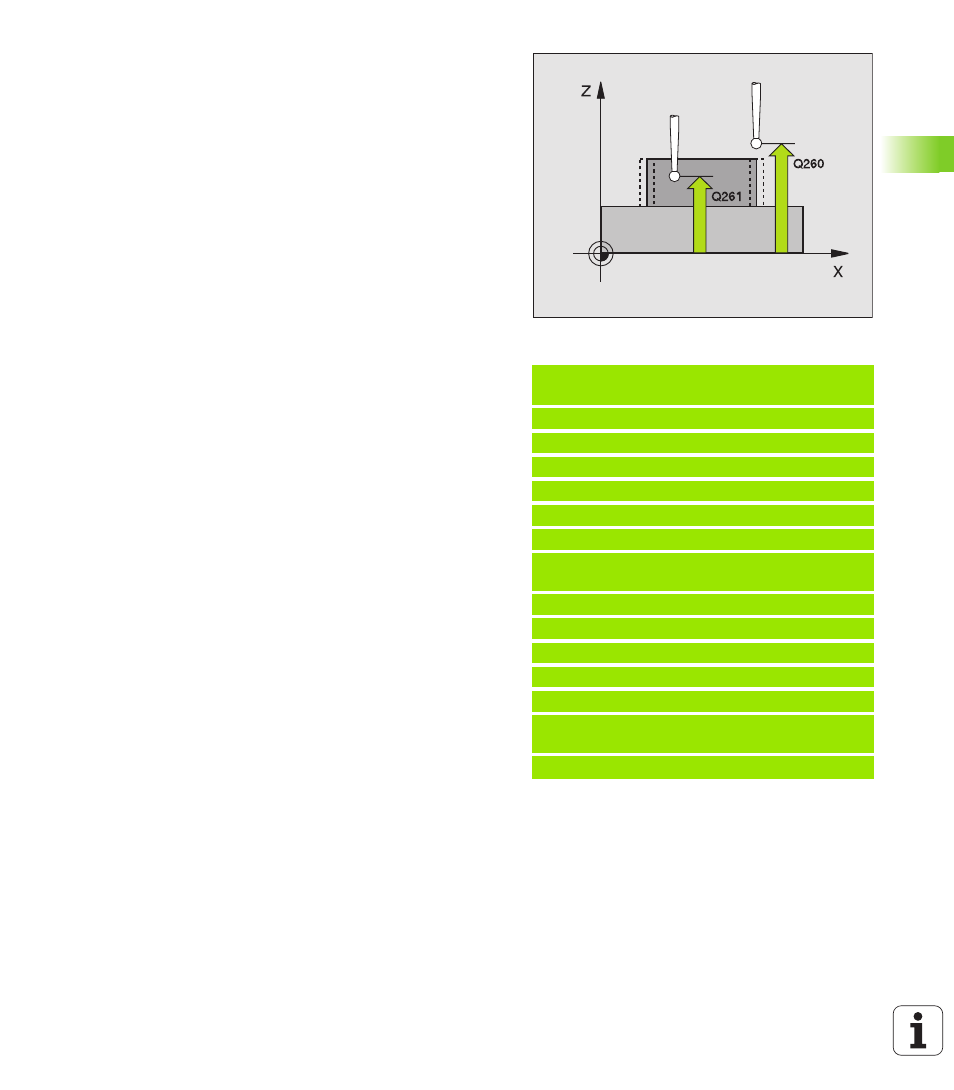

Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Заданная длина Q311: Заданное значение
измеряемой длины
8
Максимальный размер Q288: Максимальная
разрешаемая длина
8
Наименьший размер Q289: Наименьшая
разрешаемая длина
8
Протокол измерения Q281: Определить, должно
ли УЧПУ создавать протокол измерения:
0: Не создавать протокола измерения
1: Создавать протокол измерения: УЧПУ
сохраняет файл протокола TCHPR426.TXT
стандартно в списке, в котором сохраняется
программа измерения
2: Прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
8
PGM-стоп при ошибке допуска Q309:
Определить, должно ли УЧПУ при превыщении
допуска прерывать отработку программы или
выдавать сообщение об ошибках:
0: Не прерывать отработки программы, не
выдавать сообщения об ошибках
1: Прервать отработку программы, выдавать
сообщение об ошибках
8
Номер инструмента для контроля Q330:
Определить, должно ли УЧПУ произвести
контроль инструмента (смотри “Контроль
0: Контроль не является активным
>0: Номер инструмента в таблицы инструментов
TOOL.T
Пример: ЧУ-кадры
5 TCH PROBE 426 ИЗМЕРЕНИЕ МОСТИКА
НАРУЖИЕ
Q263=+50 ;1. ТОЧКА 1. ОСИ
Q264=+25 ;1. ТОЧКА 2. ОСИ
Q265=+50 ;2. ТОЧКА 1. ОСИ
Q266=+85 ;2. ТОЧКА 2. ОСИ
Q272=2
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q311=45
;ЗАДАННАЯ ДЛИНА
Q288=45
;САМЫЙ БОЛЬШОЙ РАЗМЕР
Q289=44.95 ;НАИМЕНЬШИЙ РАЗМЕР
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
Q309=0
;ПРГ-СТОП В СЛУЧАЕ
ОШИБКИ
Q330=0
;НОМЕР ИНСТРУМЕНТА
