3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

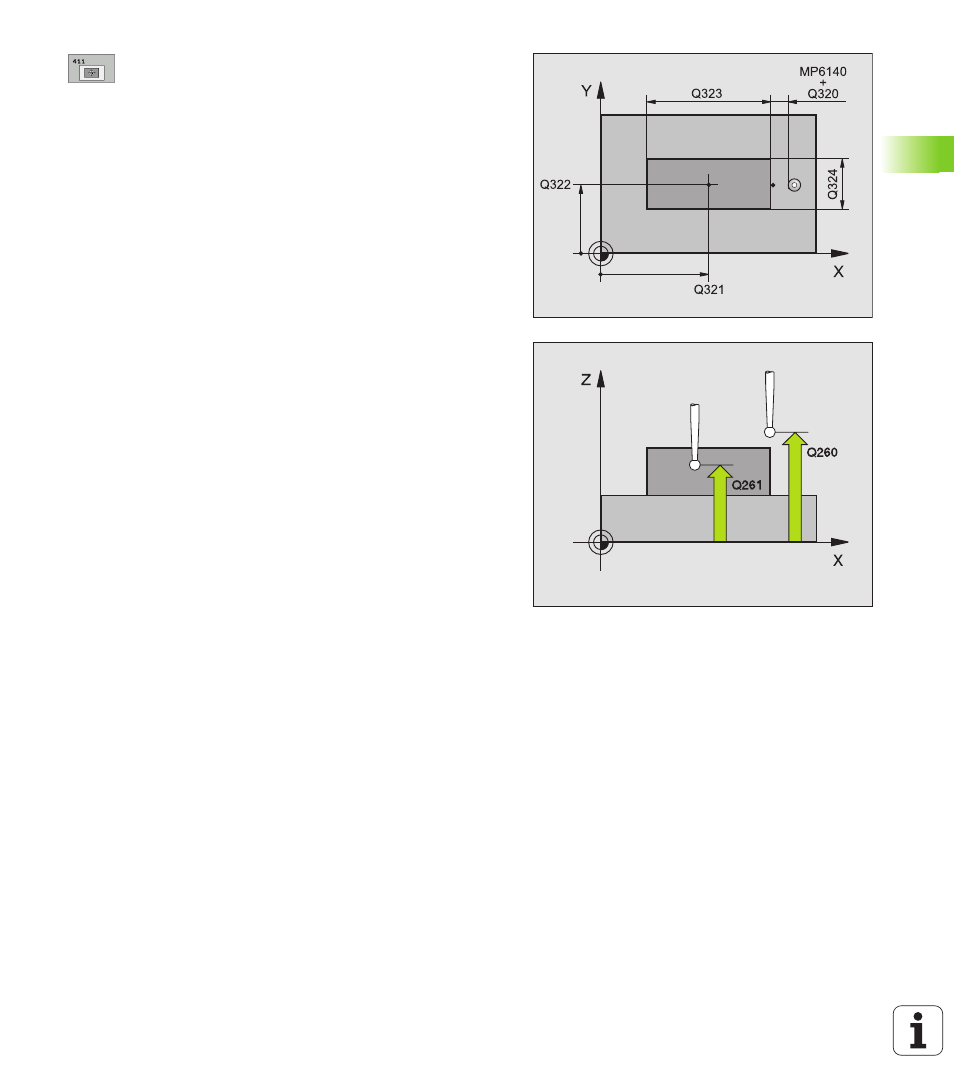

Центр 1-ой оси Q321 (абсолютно): центр цапфы
на главной оси плоскости обработки
8
Центр 2-ой оси Q322 (абсолютно): центр цапфы
на вспомогательной оси плоскости обработки
8
1. длина бока Q323 (инкрементно): Длина цапфы,
параллельно к главной оси плоскости обработки
8
2. длина бока Q324 (инкрементно): Длина цапфы,
параллельно к вспомогательной оси плоскости
обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Номер нулевой точки в таблицы Q305: Указать
номер в таблицы нулевых точек/таблицы
предустановки, под котором УЧПУ должно
сохранить координаты центра цапфы в памяти.
При вводе Q305=0, УЧПУ так установливает
автоматически индикацию, что новая опорная
точка лежит в центре цапфы
8
Новая опорная точка главная ось Q331
(абсолютно): Координата на главной оси, на
которой УЧПУ должно установить центр цапфы.
Базовая настройка = 0
8
Новая опорная точка вспомогательная ось
Q332 (абсолютно): Координата на
вспомогательной оси, на которой УЧПУ должно
установить центр цапфы. Базовая настройка = 0
