HEIDENHAIN iTNC 530 119
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
ИЗМЕРЕНИЕ ОКРУЖНОСТЬ НАРУЖИЕ
(цикл зонда 422, DIN/ISO: G422)

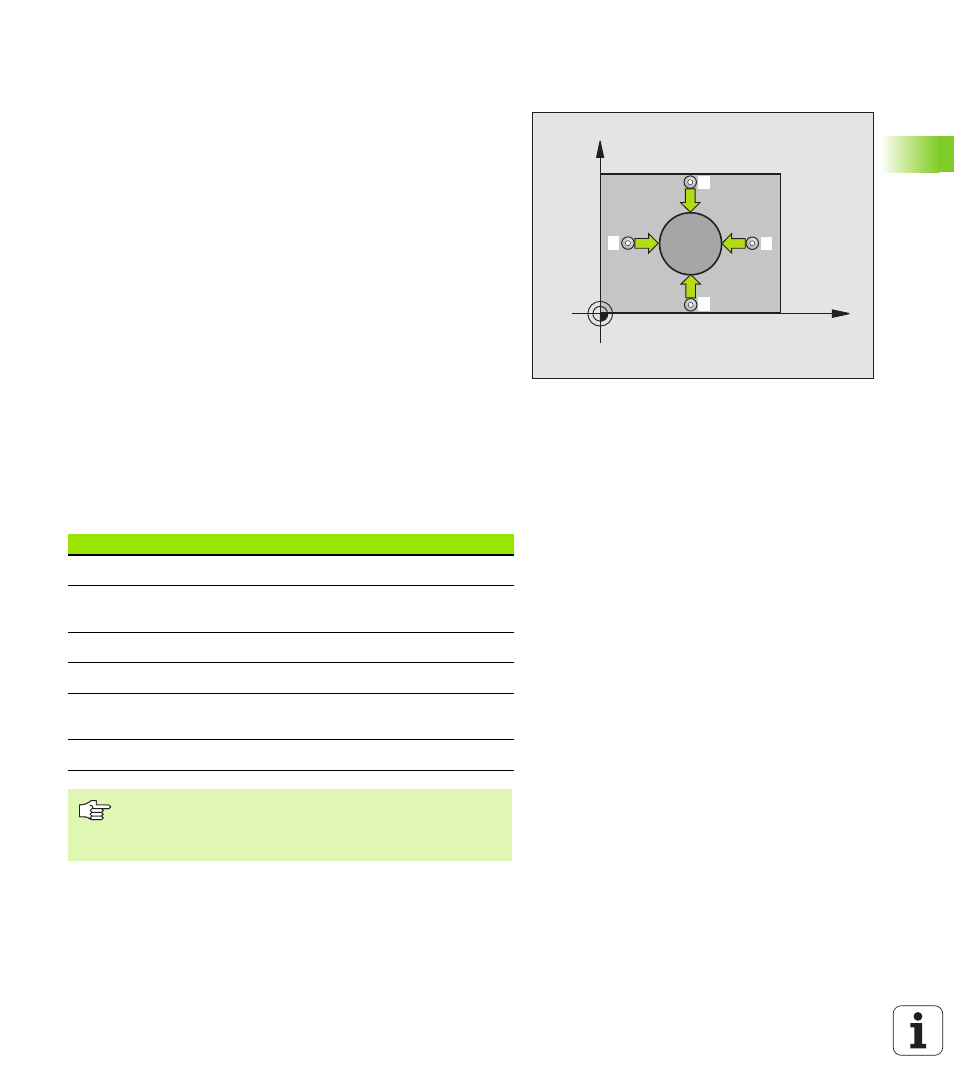

Цикл зонда 422 определяет центр и диаметр круговой цапфы.
Если дефинируете соответственные значения допуска в цикле, то
УЧПУ осуществляет сравнение заданное-фактическое и
записывает это отклонение в системных параметрах.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования 1 . УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного угла старта
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования 2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а затем к
точке контактирования 4 и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
X
Y
1
2
3
4
Номер параметра Значение
Q151 Факт-значение центр главная ось
Q152 Факт-значение центр вспомогательная
ось
Q153 Факт-значение диаметр
Q161 Отклонение центр главная ось
Q162 Отклонение центр вспомогательная
ось
Q163 Отклонение диаметр
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
