HEIDENHAIN iTNC 530
133
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8

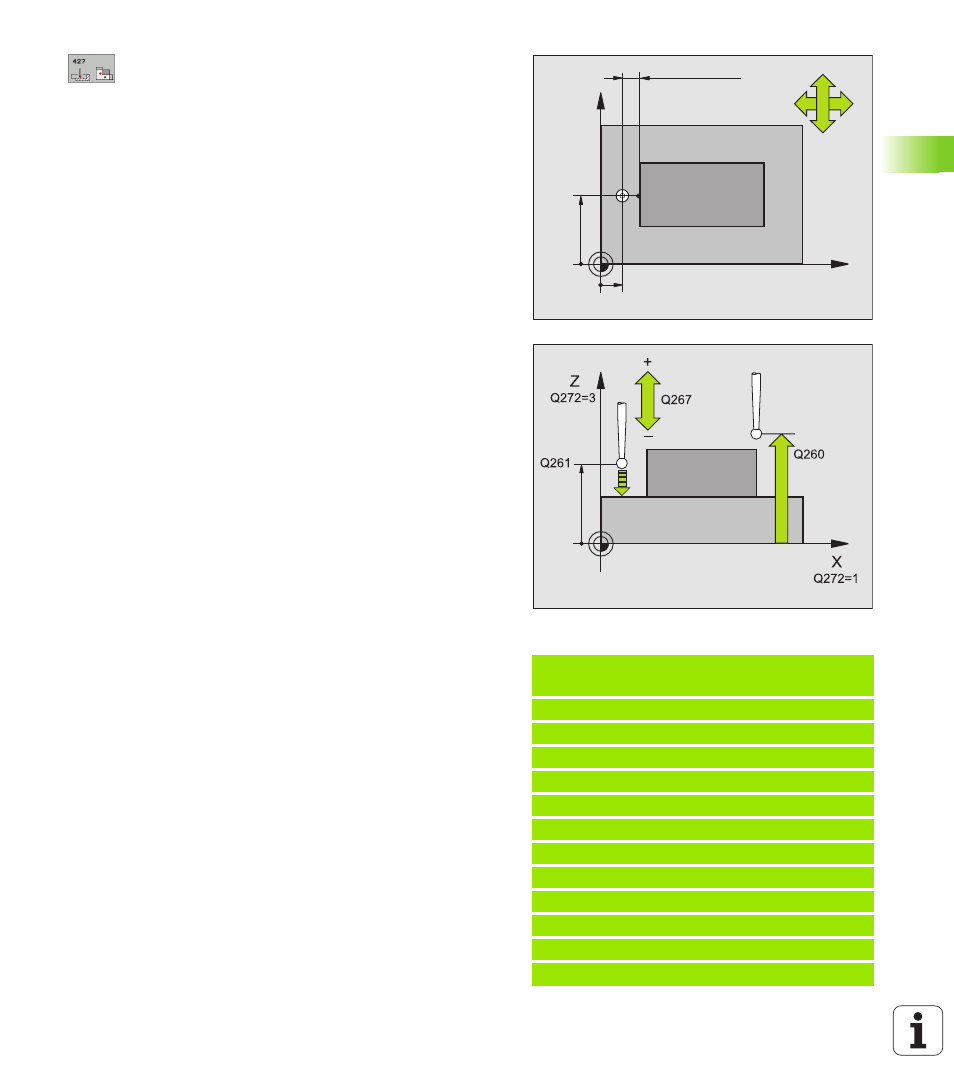

1.точка измерения 1-ой оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1.точка измерения 2-ой оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Ось измерения (1...3: 1=главная ось) Q272: Ось
на которой должно производиться измерение:
1: Главная ось = ось измерения
2:Вспомогательна ось = ось измерения
3: Ось импульсной системы = ось измерения
8
Направление перемещения 1 Q267:
Направление, в котором зонд должен
перемещаться к детали:
-1: Направление перемещения отрицательное
+1:Направление перемещения положительное
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Протокол измерения Q281: Определить, должно
ли УЧПУ создавать протокол измерения:
0: Не создавать протокола измерения
1: Создавать протокол измерения: УЧПУ
сохраняет файл протокола TCHPR427.TXT
стандартно в списке, в котором сохраняется
программа измерения
2: Прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
8
Максимальный размер Q288: Максимально
разрешаемое значение измерения
8
Наименьший размер Q289: Наименьшее
разрешаемое значение измерения
Пример: ЧУ-кадры
5 TCH PROBE 427 ИЗМЕРЕНИЕ
КООРДИНАТЫ
Q263=+35 ;1. ТОЧКА 1. ОСИ
Q264=+45 ;1. ТОЧКА 2. ОСИ
Q261=+5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q272=3
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ ПЕРЕМЕЩЕНИЯ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
Q288=5.1 ;САМЫЙ БОЛЬШОЙ РАЗМЕР
Q289=4.95 ;НАИМЕНЬШИЙ РАЗМЕР
Q309=0
;ПРГ-СТОП В СЛУЧАЕ ОШИБКИ
Q330=0
;НОМЕР ИНСТРУМЕНТА
X
Y
Q264
Q263
+
–
–
+
Q267
Q272=2
Q272=1
MP6140 + Q320
