HEIDENHAIN iTNC 530
59
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

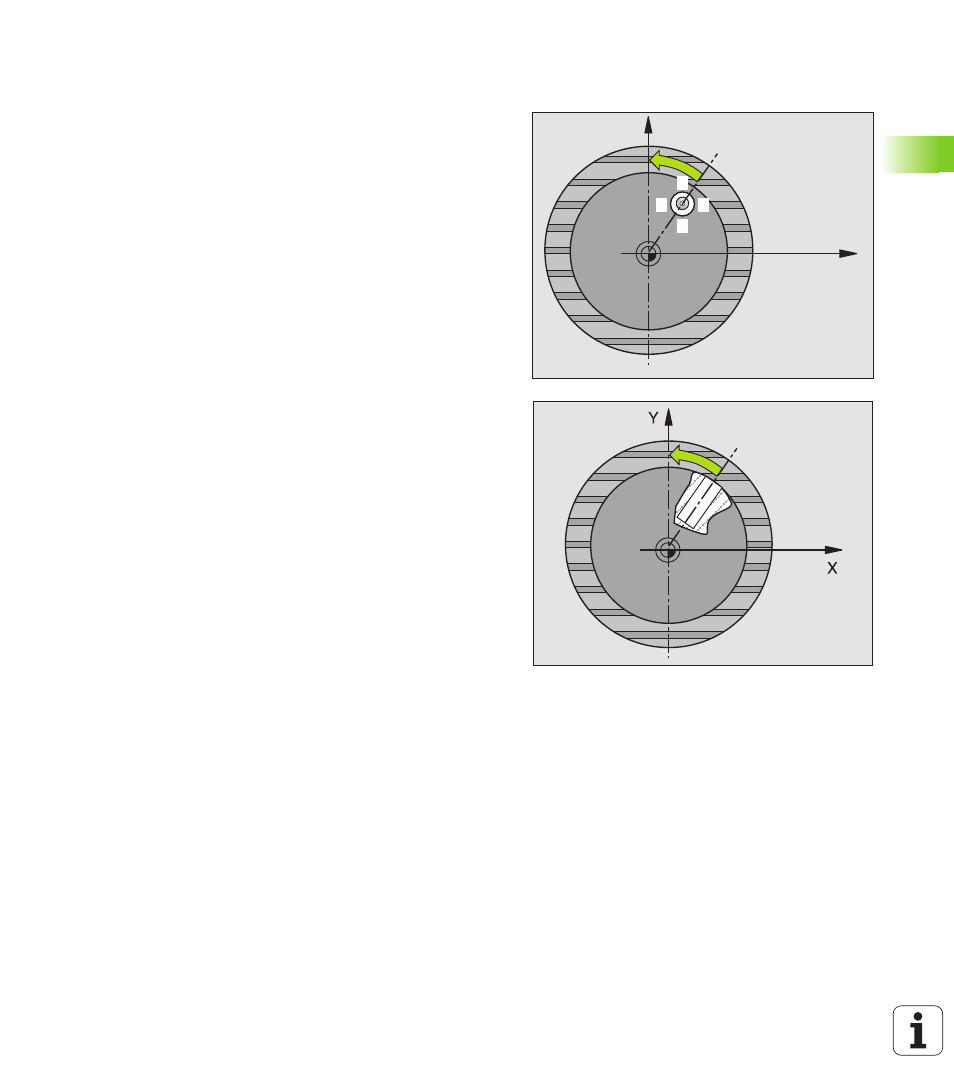

Выверка кривого положения детали через
ось С (цикл зонда 405, DIN/ISO: G405)
С помощью цикла зонда 405 определяете
смещение угла между положительной осью Y активной системы
координат и средней линию отверстия или
сдвиг угла между заданной позицией и актуальным положением
центра отверстия
Определенный сдвиг угла УЧПУ компенсирует путем вращения
оси С. Деталь зажимается любым образом на столе, однако
координата Y отверстия должна быть положительной. Если
измеряете сдвиг угла отверстия с помощью оси зонда Y
(горизонтальное положение отверстия), то иногда требуется,
несколько раз отработать цикл, так как из-за стратегии измерения
возникает неточность порядка 1% кривого положения.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного угла старта
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования
2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем к
точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования а также позиционирует
зонд на установленный центр отверстия
5 На конец УЧПУ позиционирует зонд обратно на безопасную
высоту и выверяет деталь путем вращения стола. УЧПУ так
поворочивает столом, что центр отверстия после
компенсирования – как в случае вертикальной так и в случае
горизонтальной оси зонда – лежит в направлении
положительной оси Y или на заданной позиции центра
отверстия. Измеренное смещение угла находится в
распоряжении дополнительно в параметре Q150
X
Y
1
2
4
3
