30
2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.2
К
алибровка
импу
льсной
систе
мы
2.2 Калибровка импульсной
системы
Введение
Импульсный зонд следует калибровать в случае
ввода в эксплуатацию
поломки щупа
смены щупа
изменения подачи ощупывания
неточностей, вызванных на пример нагреванием станка
При калибровке УЧПУ определяет «полезную» длину щупа и
«полезный» радиус головки. Для калибровки 3D-зонда зажимаете
регулировочное кольцо известной высоты и известного
внутренного радиуса на столе станка.

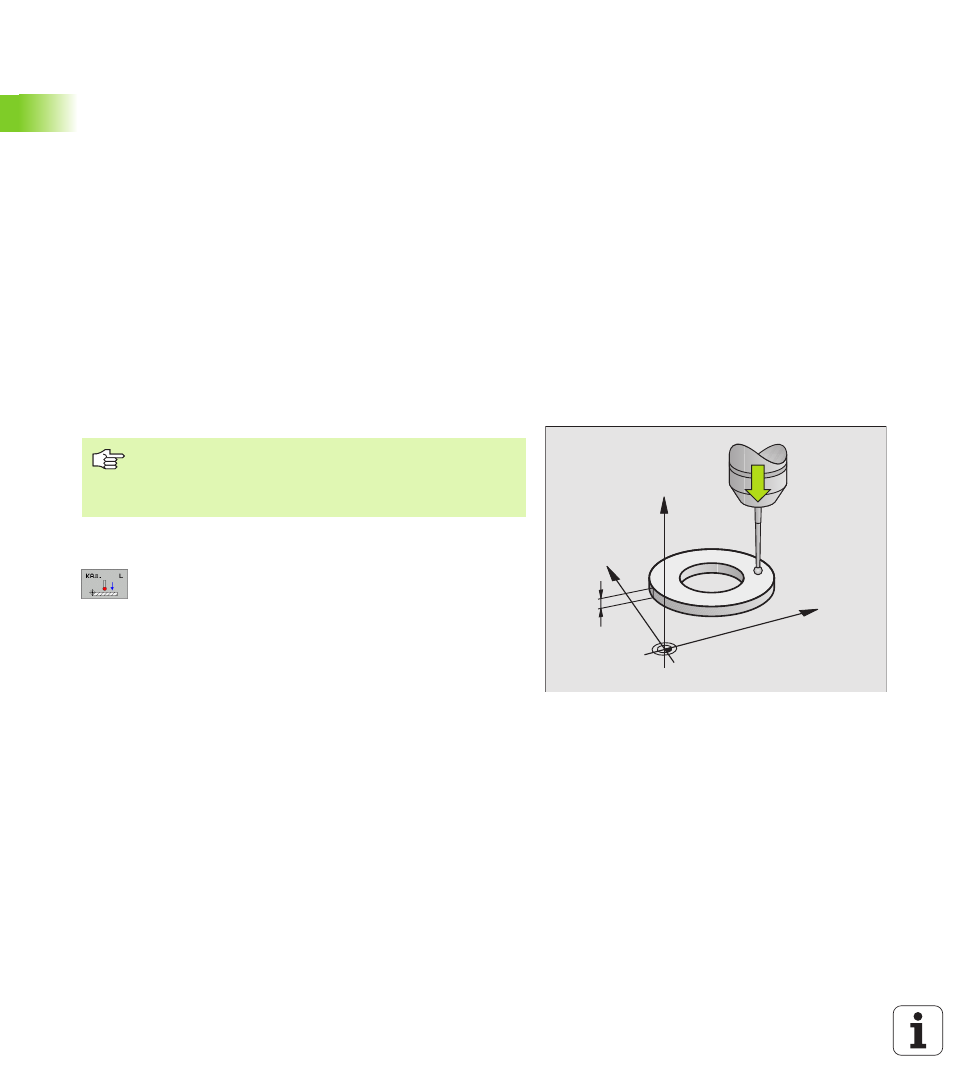

Калибровка полезной длины
8
Так установить опорную точку на оси шпинделя, что для стола
станка действует: Z=0.
8
Выбор функции калибровки для длины
импульсного зонда: Программируемую клавишу
ФУНКЦИЯ ОЩУПЫВАНИЯ и КАЛ. L нажать. УЧПУ
высвечивает окно меню с четыремя полями ввода
8
Записать ось инструмента (клавиша оси)
8
Опорная точка: записать высоту реглировочного
кольца
8
Пункты меню Полезный радиус шарика и Полезная
длина не требуют ввода
8
Переместить зонд плотно над поверхность
регулировочного кольца
8
Если требуется изменить направление
перемещения: выбор через программируемую
клавишу или клавиши со стрелками
8
Ощупывание поверхности: внешнюю клавишу
СТАРТ нажать
5
Y
X
Z
Полезная длина импульсного зонда относится всегда к
опорной точке инструмента. Как правило,
производитель станка устанавливает опорную точку
инструмента на передний конец шпинделя.
