2.3 Компенсирование наклонного
положения обрабатываемой
детали
Введение
Кривое закрепление обрабатываемой детали УЧПУ компенсирует
расчетно путем базисного поворота.
Для этого УЧПУ становливает угол поворота под углом, под
которым поверхность детали должна переходит к опорной оси

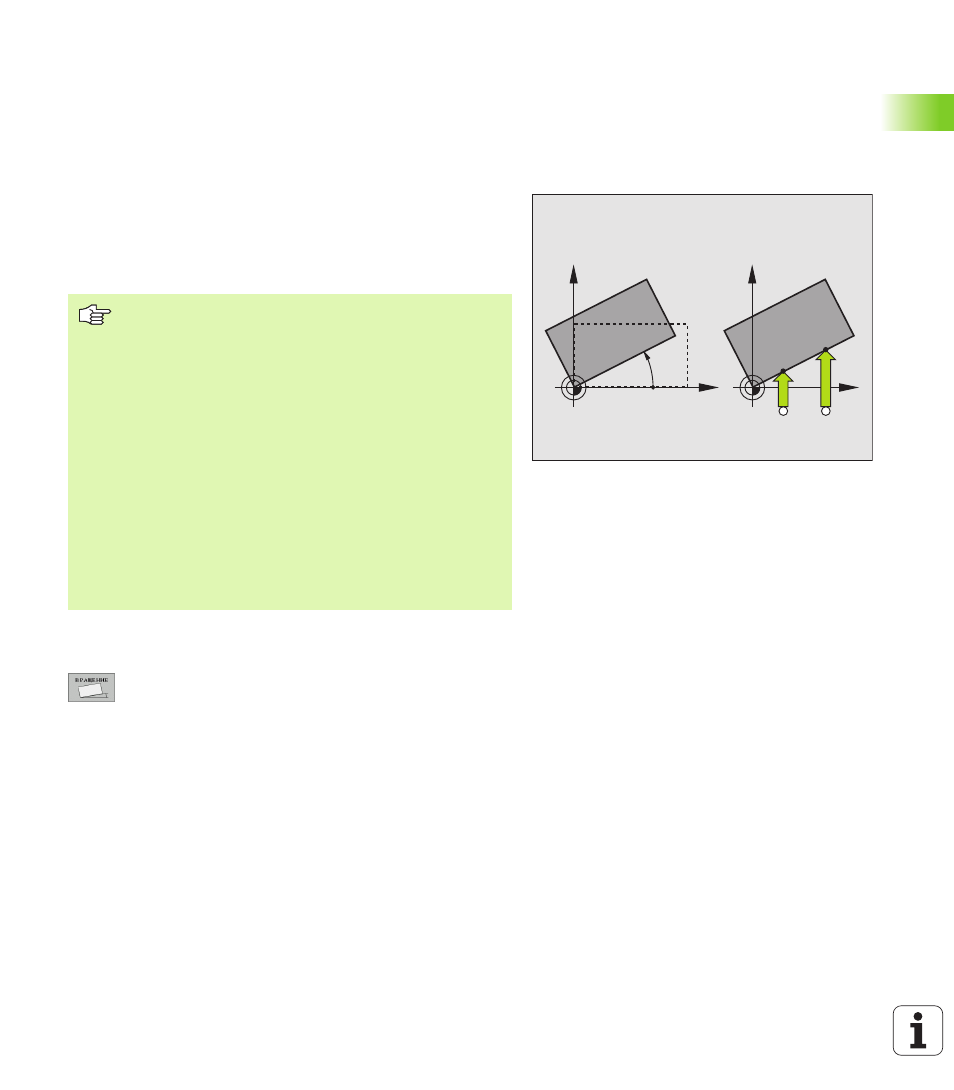

угла плоскости обработки. Смотри картину справа.
Определение базисного поворота
8 Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ROT нажать
8 Позиционировать зонд вблизи первой точки
ощупывания
8 Избрать направление ощупывания
перпендикулярно к опорной оси угла: ось и
направление избрать с помощью
программируемой клавиши
8 Ощупывание: внешнюю клавишу СТАРТ нажать
8 Позиционировать зонд вблизи второй точки
ощупывания
8 Ощупывание: внешнюю клавишу СТАРТ нажать.
УЧПУ определяет базисный поворот и указует
угол после диалога Угол поворота =
X
Y
PA
X
Y
A B
Направление ощупывания для измерения кривого
положения детали избирать всегда перпендикулярно к
опорной оси угла.
Чтобы базисный поворот всегда правильно
рассчитывался при отработке программы, следует в
первом кадре перемещения программировать обои
координаты плоскости обработки.
Базисный поворот можете также использвать вместе с
функцией PLANE, следует однако в данном случае
сначала активировать базисный поворот а потом
функцию PLANE.
Если изменяете базисный поворот, УЧПУ спрашивает
при покидании меню, хотите ли записывать
измененный базисный поворот в памяти также в
соответственной активной строке таблицы
предустановки. В данном случае нажимая клавишу
ENT подтвердить.
