86 3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА УГОЛ НАРУЖИЕ
(цикл зонда 414, DIN/ISO: G414)
Цикл зонда 414 определяет точку пересечения двух прямых и
установливает эту точку пересечения в качестве опорной точки.
Альтернативно УЧПУ может записывать эту точку в таблицы
нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице

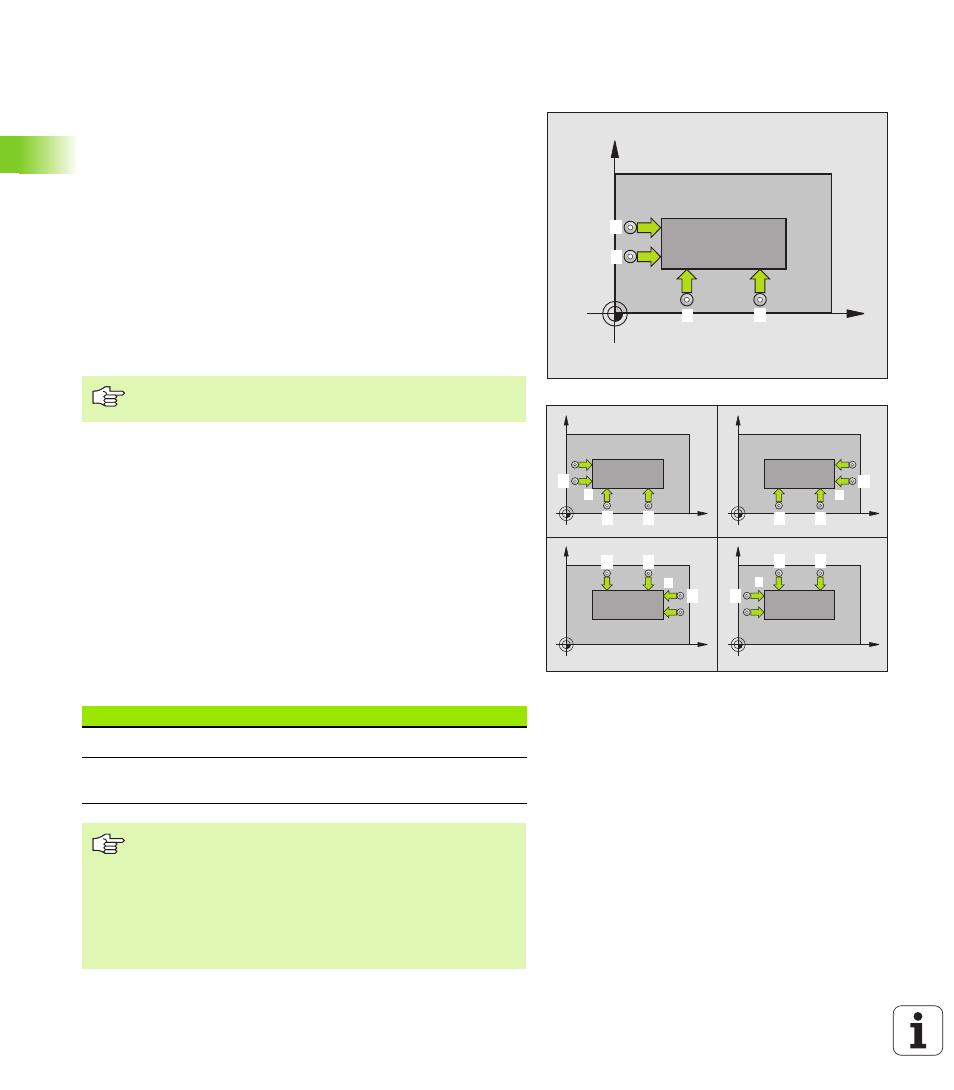

24) к первой точке контактирования 1 (смотри картина справа
вверху). При этом УЧПУ смещает зонд на безопасное
расстояние против направлению перемещения
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного 3 пункта измерения
3 Потом зонд перемещается к следующей точке
контактирования 2 и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а затем к
точке контактирования 4 и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 66) и записывает координаты опеределенного угла в
представляемых ниже параметрах Q
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
УЧПУ измеряет первую прямую всегда в направлении
вспомогательной оси плоскости обработки.
Номер параметра Значение
Q151 Фактзначение, угол, главная ось
Q152 Фактзначение, угол, вспомогательная
ось
Обратите внимание перед программированием
Исходя из положения точек измерения 1 и 3
определяете угол, в котором УЧПУ установливает
опорную точку (смотри картина справа по середине и
следующая таблица).
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
