HEIDENHAIN iTNC 530
21
1.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
импу
льсной
систе
м
ы
!
1.2 Перед началом работы с
циклами импульсной
системы!
Для максимального расширения области применения операций
измерения, в распоряжении оператора находятся возможности
настройки через параметры станка, определяющие
принципиальное поведение всех циклов импульсной системы:

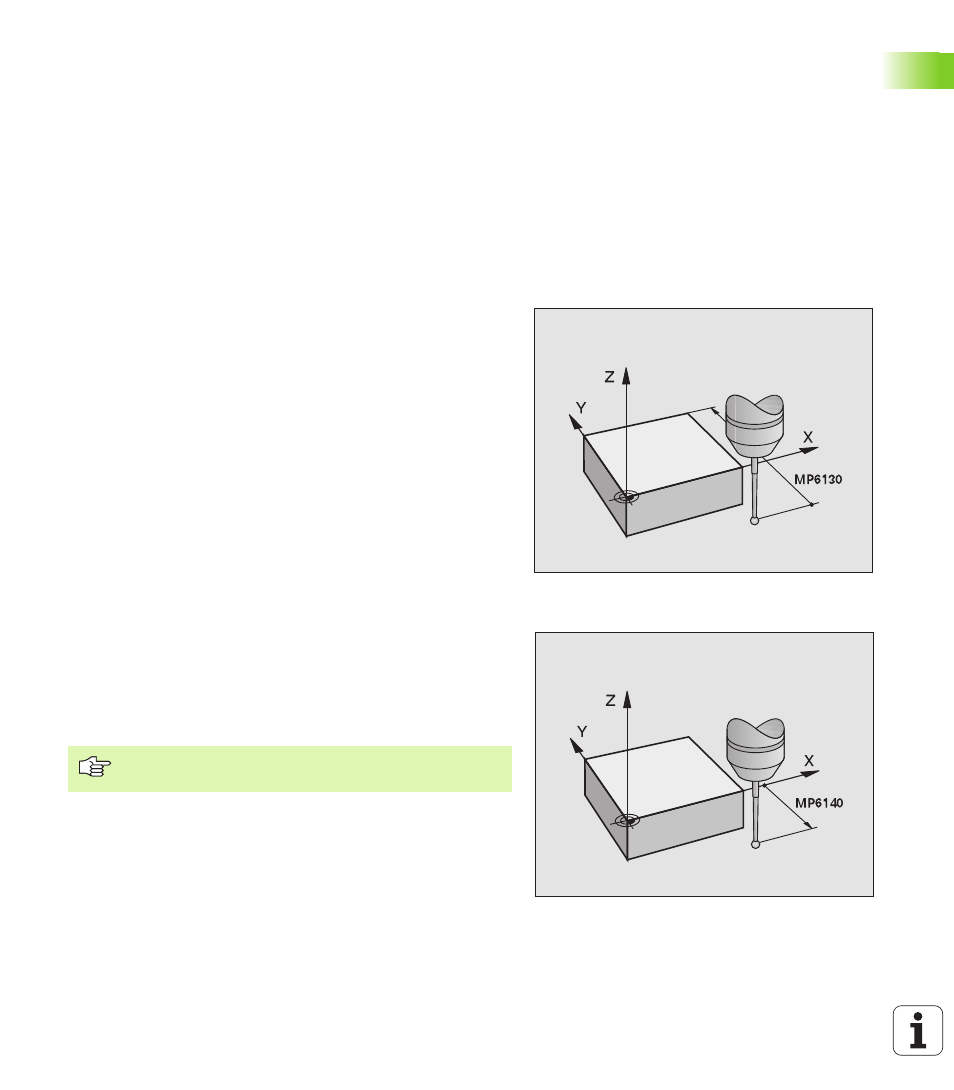

Максимальный путь перемещения к точке
контактирования: MP6130
Если щуп не отклоняется в пределах определенного в MP6130
пути, то УЧПУ выдает сообщение об ошибках.
Безопасное расстояние к точке
контактирования: MP6140
В MP6140 определяете, в каком расстоянии УЧПУ должно
предпозиционировать импульсный зонд от определенной – или
рассчитанной циклом – точки контактирования. Чем меньше
вводимое значение, тем точнее следует определить позиции
контактирования. Во многих циклах импульсной системы
возможно дефинировать безопасное расстояние, действующее
аддитивно к параметру 6140.
Ориентировка инфракрасного зонда на
программированное направление
контактирования: MP6165
Для повышения точности измерения, оператор может через MP
6165 = 1 достич ситуации, когда инфракрасный зонд производит
ориентацию перед каждой операцией контактирования в
направлении программированного направления
контактирования. Щуп отклоняется таким образом всегда в том же
самом направлении.
Если изменяете MP6165, тогда следует заново
калибрировать зонд.
