2 определить ав то м а тиче ски опорные то ч ки – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Touch Probe Cycles
Страница 84
84
3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

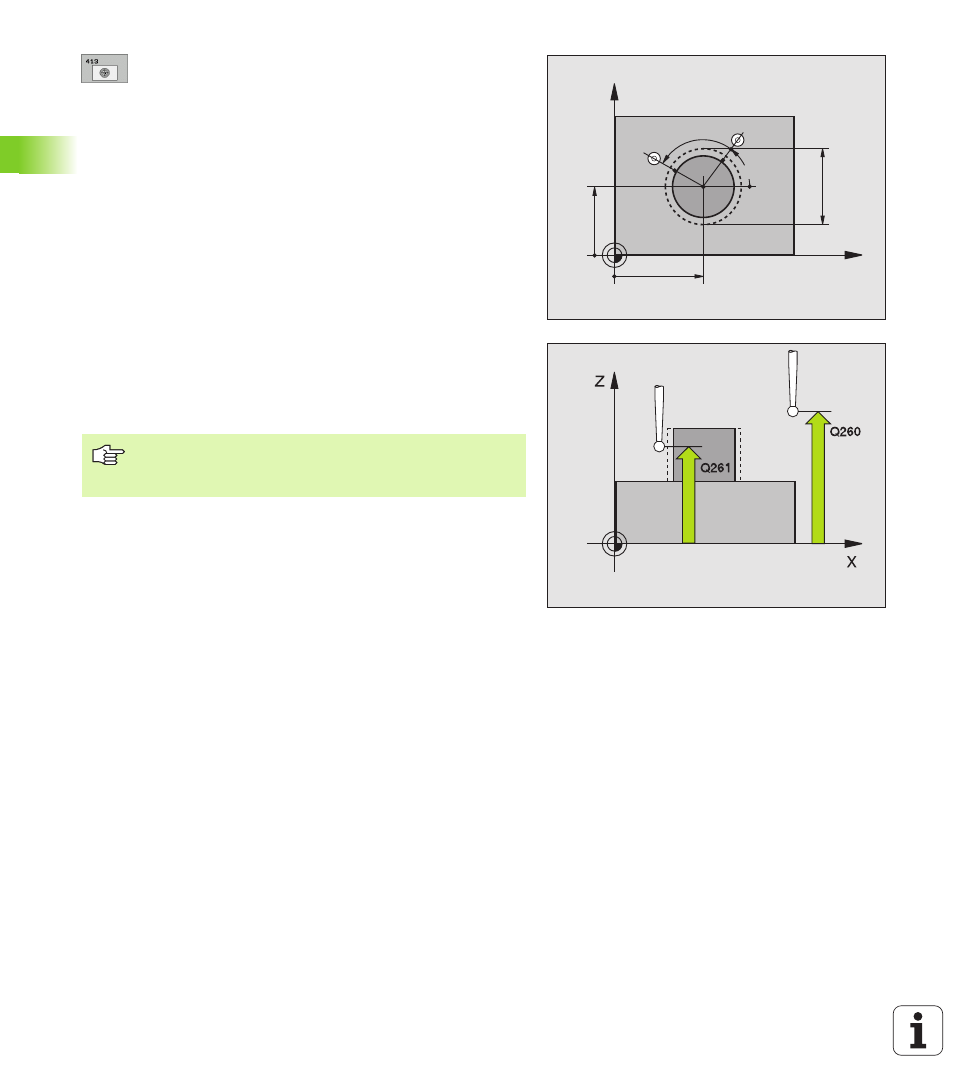

Центр 1-ой оси Q321 (абсолютно): центр цапфы
на главной оси плоскости обработки
8
Центр 2-ой оси Q322 (абсолютно): Центр цапфы
на вспомогательной оси плоскости обработки.
Если программируете Q322 = 0, то УЧПУ
установливает центр отверстия на
положительной оси Y, если программируете Q322
не равным 0, то тогда УЧПУ установливает центр
отверстия на заданную позицию
8
Заданный диаметр Q262: приблизительный
диаметр цапфы. Ввести значение немного
побольше
8
Угол старта Q325: (абсолютно): Угол между
главной осью плоскости обработки и первой
точкой контактирования
8
Шаг угла Q247 (инкрементно): Угол между двумя
точками измерения, знак числа шага угла
определяет направление вращения (- = по
часовой стрелке), в котором зонд перемещается к
следующей точке измерения. Если хотите
замерить дуги окружности, тогда программируйте
шаг угла меньше 90°.
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Номер нулевой точки в таблицы Q305: Указать
номер в таблицы нулевых точек/таблицы
предустановки, под котором УЧПУ должно
сохранить координаты центра цапфы в памяти.
При вводе Q305=0, УЧПУ так установливает
автоматически индикацию, что новая опорная
точка лежит в центре цапфы
X
Y
Q322
Q321
Q262
Q325
Q247
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает опорную точку.
Минимальное значение ввода: 5°.
