3 Циклы импульсной системы для автоматического контроля загатовки
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
8

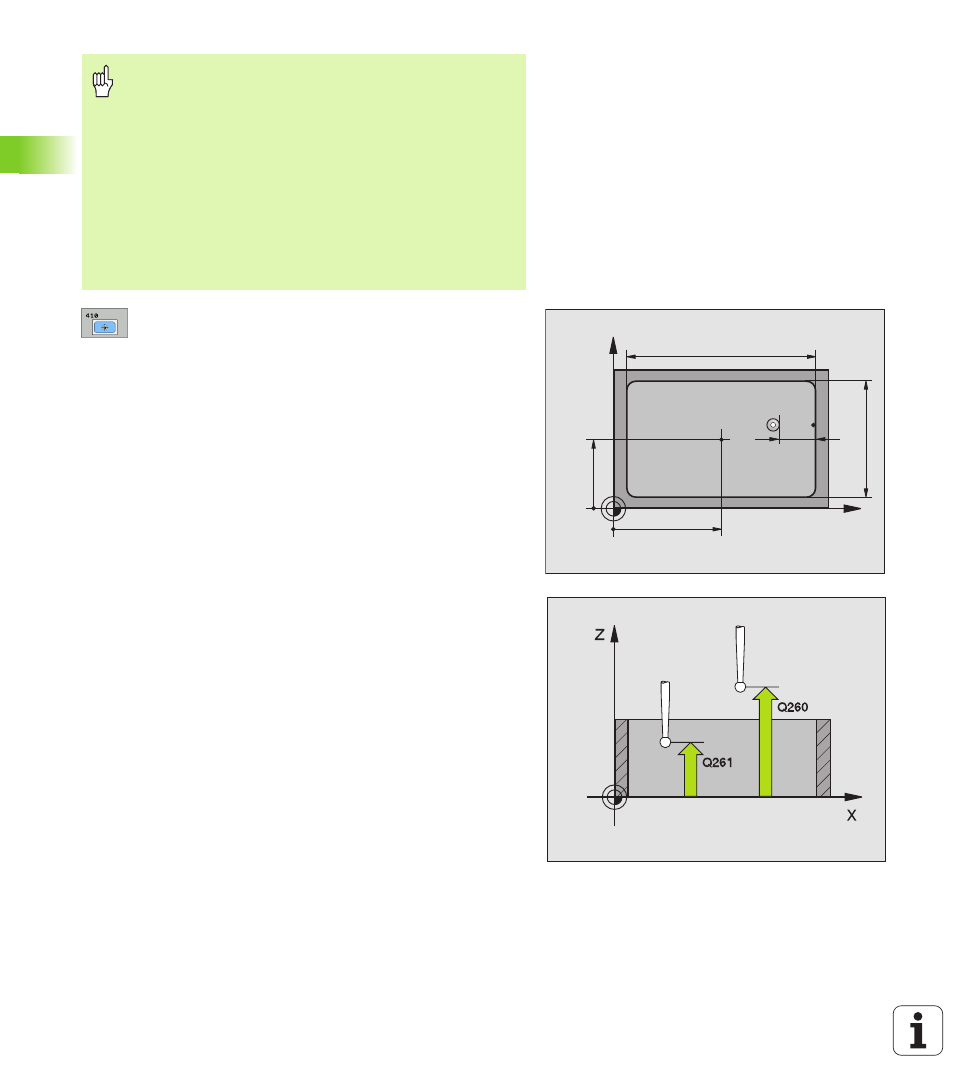

Центр 1-ой оси Q321 (абсолютно): центр кармана
на главной оси плоскости обработки
8
Центр 2-ой оси Q322 (абсолютно): центр кармана
на вспомогательной оси плоскости обработки
8
1. длина бока Q323 (инкрементно): длина
кармана, параллельно к главной оси плоскости
обработки
8
2. длина бока Q324 (инкрементно): длина
кармана, параллельно к вспомогательной оси
плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Номер нулевой точки в таблицы Q305: Указать
номер в таблицы нулевых точек/таблицы
предустановки, под котором УЧПУ должно
сохранить координаты центра кармана в памяти.
При вводе Q305=0, УЧПУ так установливает
автоматически индикацию, что новая опорная
точка лежит в центре кармана
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите длину 1. и 2. стороны кармана
немного меньше.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя
из центра кармана. Между четыремя точками
измерения зонд не перемещается тогда на
безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
