HEIDENHAIN iTNC 530
39
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
систе
мы

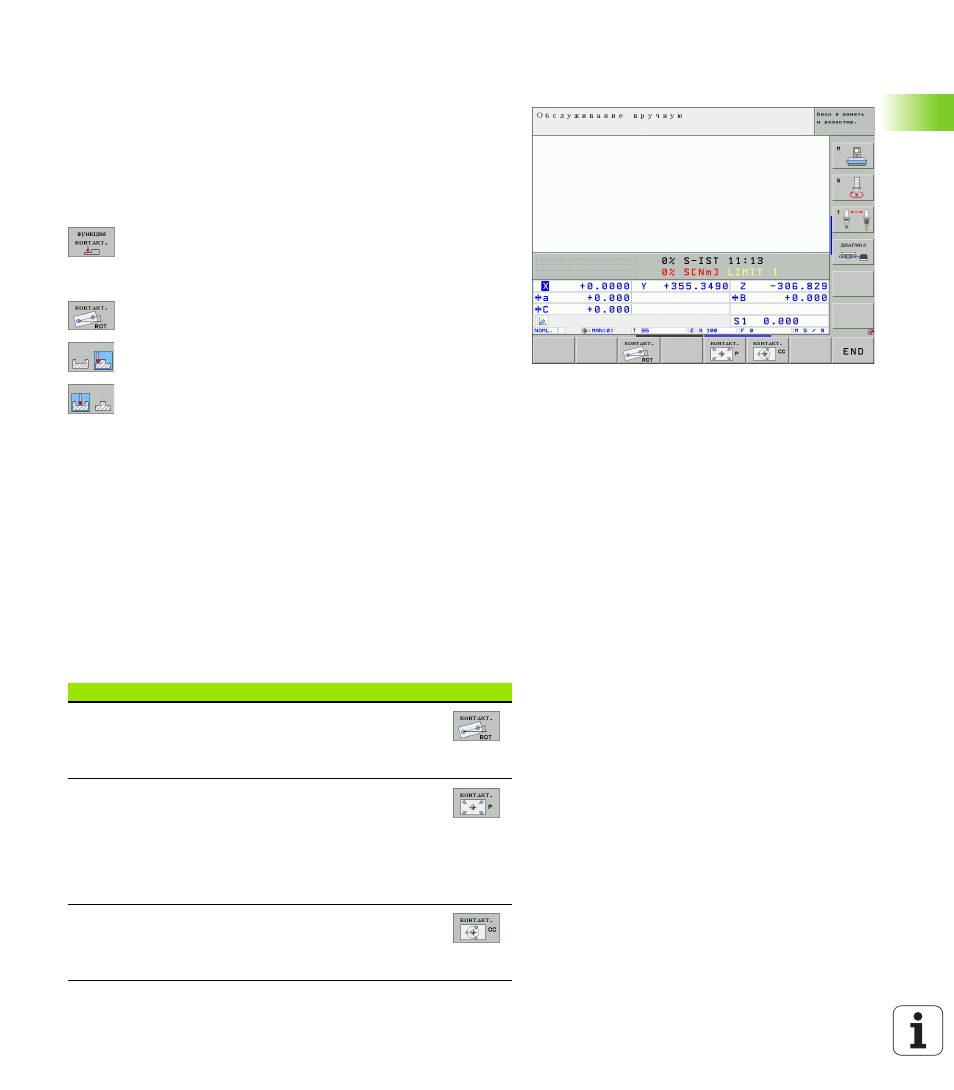

Установление опорных точек через
отверстия/круговые цапфы
На второй линейке программируемых клавишей находятся в
распоряжении клавиши, с помощью которых возможно
использовать отверстия или круговые цапфы для установления
опорных точек.
Определить, контактируется ли отверстие или круговая цапфа
При основной настройке отверстия контактируются.
8
Выбор функции ощупывания: Softkey ФУНКЦИЯ
КОНТАКТИРОВАНИЯ нажать, дальше
переключать линейку программируемых
клавишей.
8
Выбор функции ощупывания: Нпр. Softkey
КОНТАКТИРОВАНИЕ ROT нажать
8
Контактирование кругообразных цапф:
определить через программируемую клавишу
8
Контактирование отверстий: определить через
программируемую клавишу
Контактирование отверстий
Предпозиционировать зонд приблизительно в центр отверстия.
После нажатия внешней клавиши СТАРТ, УЧПУ контактирует
автоматически четырье точки стенки отверстия.
Затем перемещаем зонд к следующему отверстию и
контактируем его таким же образом. УЧПУ повторяет эту
операцию так часто, пока все отверстия не будут контактированы.
Контактирование кругообразной цапфы
Позиционировать зонд вблизи первой точки контактирования
цапфы. Через программируемую клавишу избрать направление
контактирования, выполнить операцию с помощью внешней
клавиши СТАРТ. Операцию повторить четырье раза.
Обзор
Цикл
Softkey
Поворот фона через два отверстия
УЧПУ определяет угол между соединительной линию
центров отверстий и заданным положением (опорная
ось угла)
Опорная точка через 4 отверстия
УЧПУ определяет точку пересечения двух впервые
контактированных отверстий и двух позже
контактированных отверстий. Контактируйте при этом
через крест (как это изображено на Softkey), так как в
другом случае УЧПУ расчитывает неправильную
опорную точку
Центр окружности через 3 отверстия:
УЧПУ определяет круговую траекторию, на которой
лежат все 3 отверстия и рассчитывает для круговой
траектории центр окружности.
