3 Циклы импульсной системы для автоматического контроля загатовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
4 УЧПУ позиционирует зонд обратно на безопасную высоту и
затем позиционирует определенную в цикле ось вращения на
установленное значение. Опционально можете занулить
индикацию после выверки
8

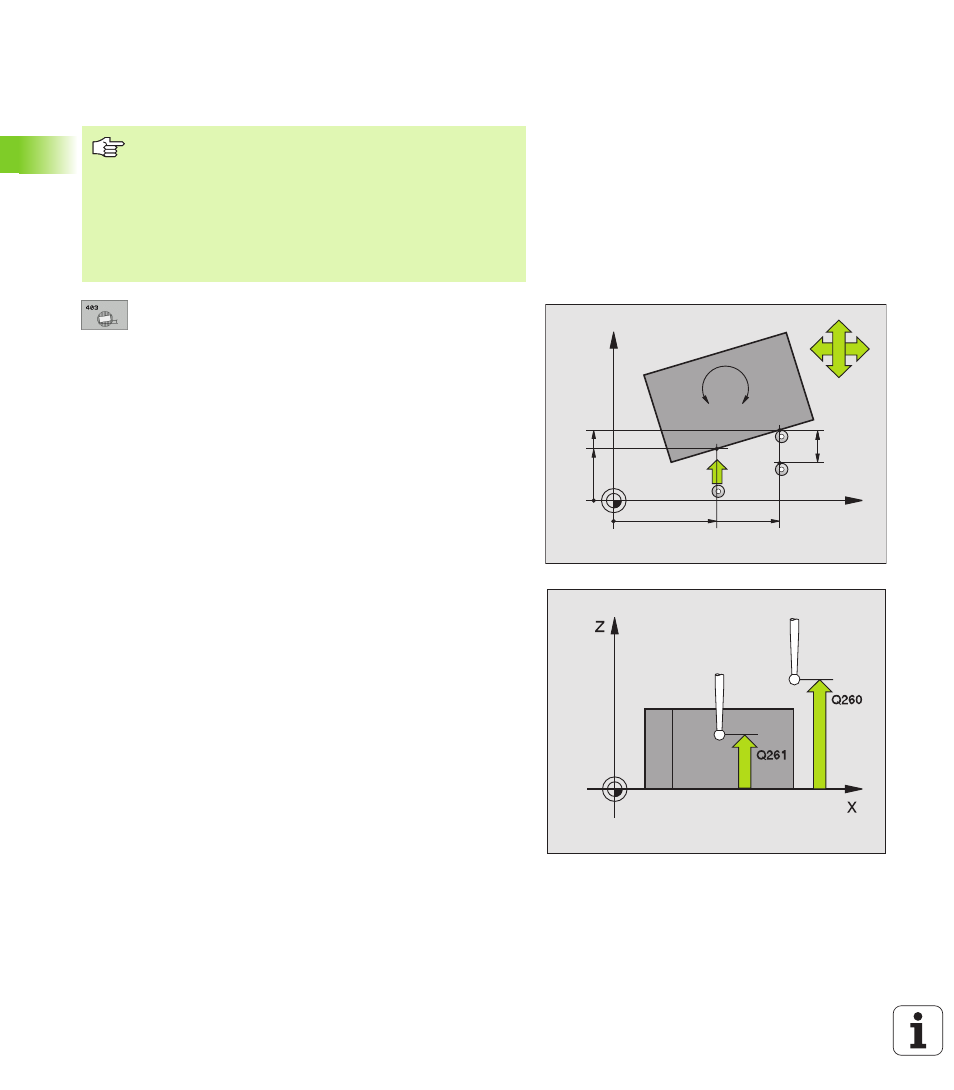

1. Точка измерения 1. оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1. Точка измерения 2. оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
2. Точка измерения 1. оси Q265 (абсолютно):
Координата второй точки контактирования на
главной оси плоскости обработки
8
2. Точка измерения 2. оси Q266 (абсолютно):
Координата второй точки контактирования на
вспомогательной оси плоскости обработки
8
Ось измерения Q272: Ось, на которой должно
производиться измерение:
1: Главная ось = ось измерения
2: Вспомогательна ось = ось измерения
3: Ось импульсной системы = ось измерения
8
Направление перемещения 1 Q267:
Направление, в котором зонд должен
перемещаться к детали:
-1: Направление перемещения отрицательное
+1:Направление перемещения положительное
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика
(=пункт соприкосновения) на оси зонда, на
которой должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
Цикл 403 использовать только при неактивной
функции «Наклон плоскости обработки».
УЧПУ сохраняет в памяти установленное значение
также в параметре Q150.
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
A
B
C
