HEIDENHAIN iTNC 530

105

3.2

Определить

ав

то

м

а

тиче

ски

опорные

то

ч

ки

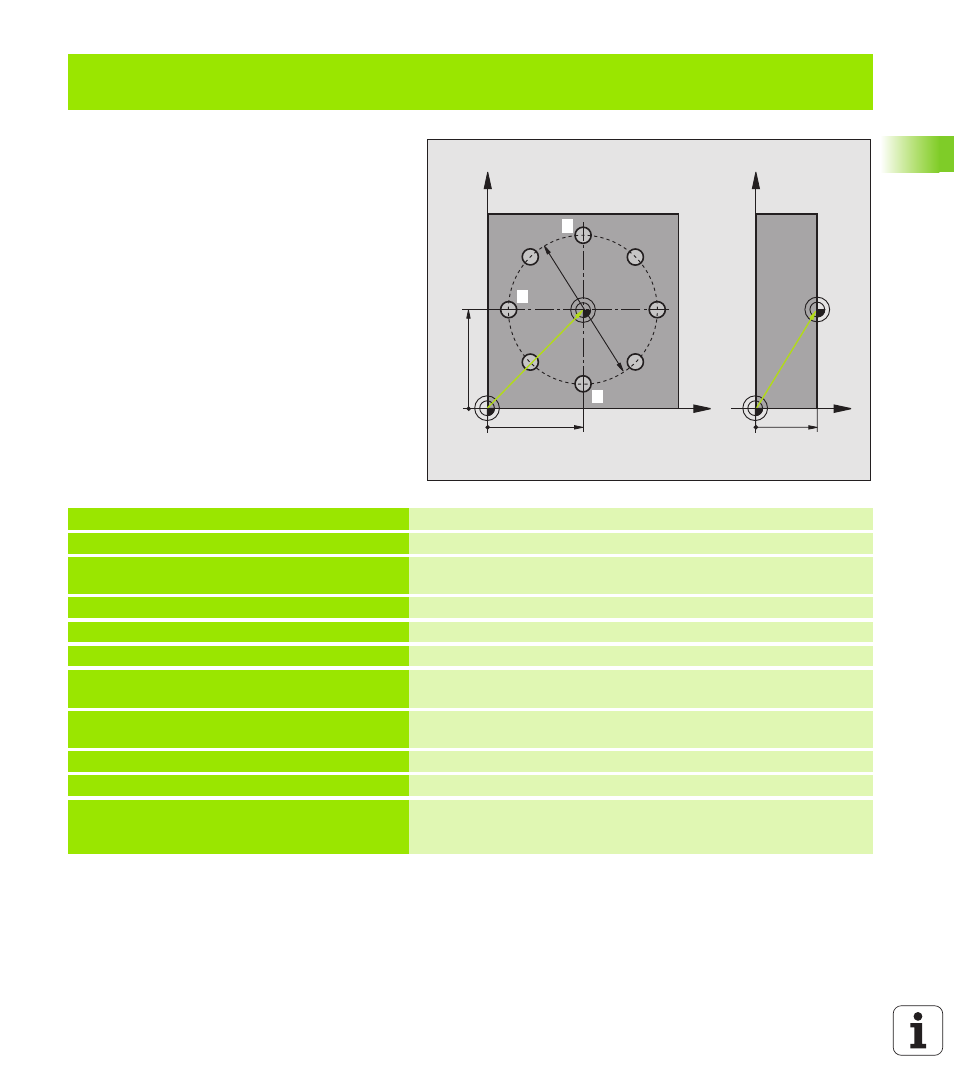

Пример: Установление опорной точки центр кругового сегмента и верхняя грань
детали

Измеренный центр окружности отверстий

должен записываться в таблицы предустановки

для его использования позже.

0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z

Вызов инструмента 0 для определения оси зонда

2 TCH PROBE 417 ОП.ТОЧКА ОСЬ ЗОНДА

Определение цикла для установления опорной точки на оси

зонда

Q263=+7,5 ;1. ТОЧКА 1. ОСИ

Точка зондирования: X-координата

Q264=+7,5 ;1. ТОЧКА 2. ОСИ

Точка зондирования: Y-координата

Q294=+25 ;1. ТОЧКА 3. ОСИ

Точка зондирования: Z-координата

Q320=0

;БЕЗОПАСНОЕ

РАССТОЯНИЕ

Безопасное расстояние дополнительно к MP6140

Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА

Высота, на которой ось зонда может перемещаться без

столкновения

Q305=1

;№ В ТАБЛИЦЫ

Записать координату Z в строку 1

Q333=+0

;ОПОРНАЯ ТОЧКА

Занулить ось зонда

Q303=+1

;ПЕРЕДАЧА ЗНАЧЕНИЯ

ИЗМЕРЕНИЯ

Сохранить в памяти рассчитанную опорную точку относительно

жесткой системы координат станка (REF-система) в таблицы

предустановки PRESET.PR

X

Y

35

35

50

Z

Y

20

1

2

3
