4. Функциональная техника безопасности
Festo.P.BE-CMMS-ST-G2-HW-RU 1008NH
81
Функция безопасности согласно
EN 61800-5-2
Компонент PILZ*

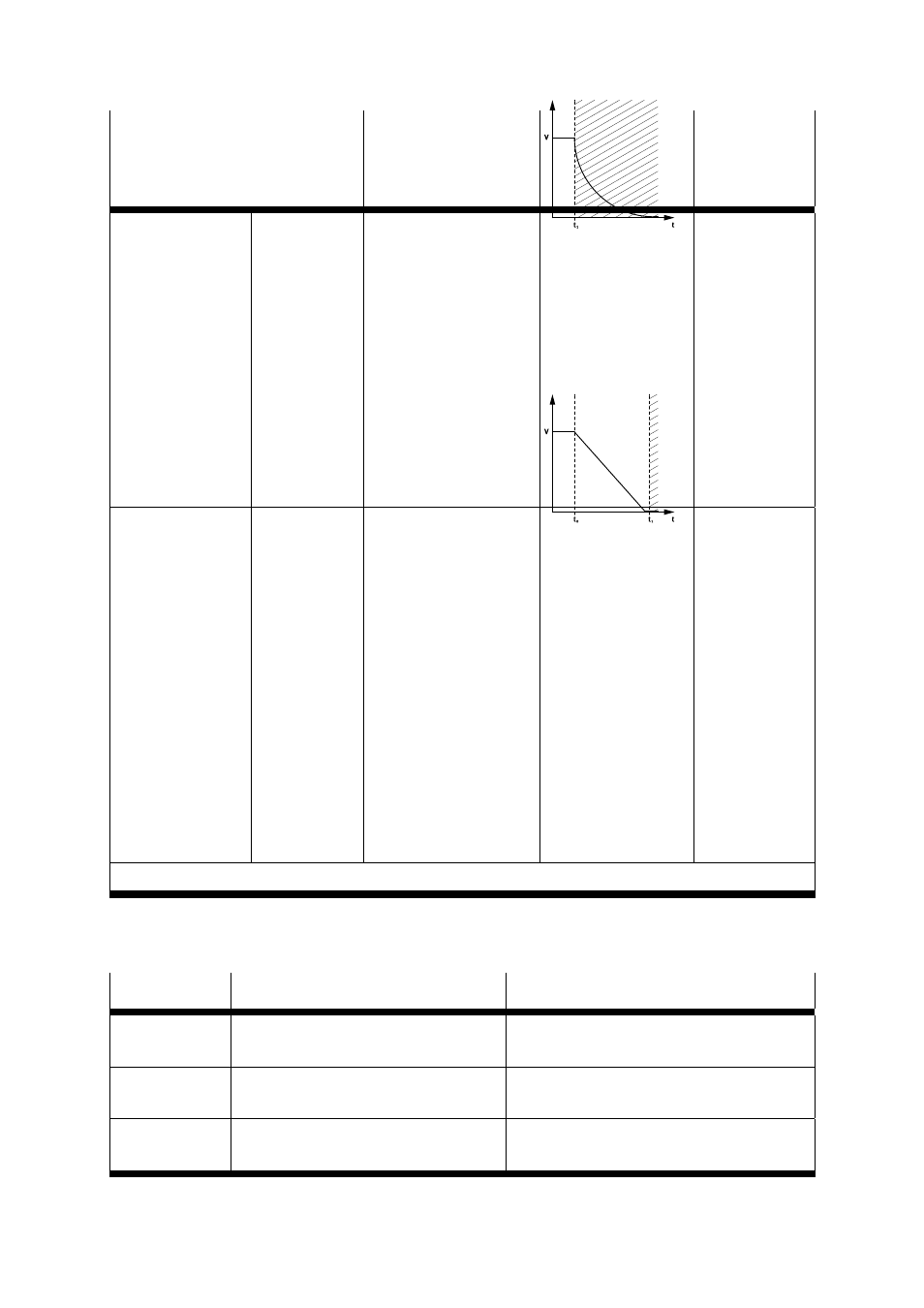

Процесс отключения Категория
останова
согласно
EN 60204-1
STO Safe
Torque
off
(Безопасное
отключение
крутящего
момента)
PNOZ X2P
(выходы реле с прину-
дительным сигналом:
– 2 защитных контакта
без замедления;
возможности
подключения:
– выключатель
АВАРИЙНОГО
ОТКЛЮЧЕНИЯ;
– ограничитель
защитной дверцы;
– пусковой
выключатель)
0
SS1
Safe Stop 1
(Безопасный
останов)
PNOZ XV2P
(выходы реле с прину-
дительным сигналом:
– 2 защитных контакта
без замедления;
– 2 защитных контакта
с замедлением
возврата;
возможности подклю-
чения идентичны X2P;
фиксированная или
настраиваемая за-
держка замедления;
прерывание времени
замедления
кнопкой «Reset =
Сброс»)
1
* или аналогичное устройство безопасного отключения с соответствующими защитными контактами
Таблица 4.2 Обзор функции безопасности согласно EN 61800-5-2
Обзор различных категорий останова приведен в Таблица 4.3 таблице 4.3.
Категория
останова
Вид
Действие
0
Неуправляемый останов посредством
немедленного отключения энергии.
АВАРИЙНОЕ ОТКЛЮЧЕНИЕ или
АВАРИЙНЫЙ ОСТАНОВ
1
Управляемый останов и отключение
энергии после останова.
АВАРИЙНЫЙ ОСТАНОВ
2
Управляемый останов без отключения
энергии после останова.
Не подходит для функций АВАРИЙНОГО
ОТКЛЮЧЕНИЯ и АВАРИЙНОГО ОСТАНОВА
Таблица 4.3 Категории останова
