3. Описание изделия
48
Festo.P.BE-CMMS-ST-G2-HW-RU
1008NH
1 Тактовая сетка
заданных
значений
положения
2 Время цикла
регулировки
положения
3 Интерполи-
рованное
изменение
положения
4 Пройденный
путь изменения
положения

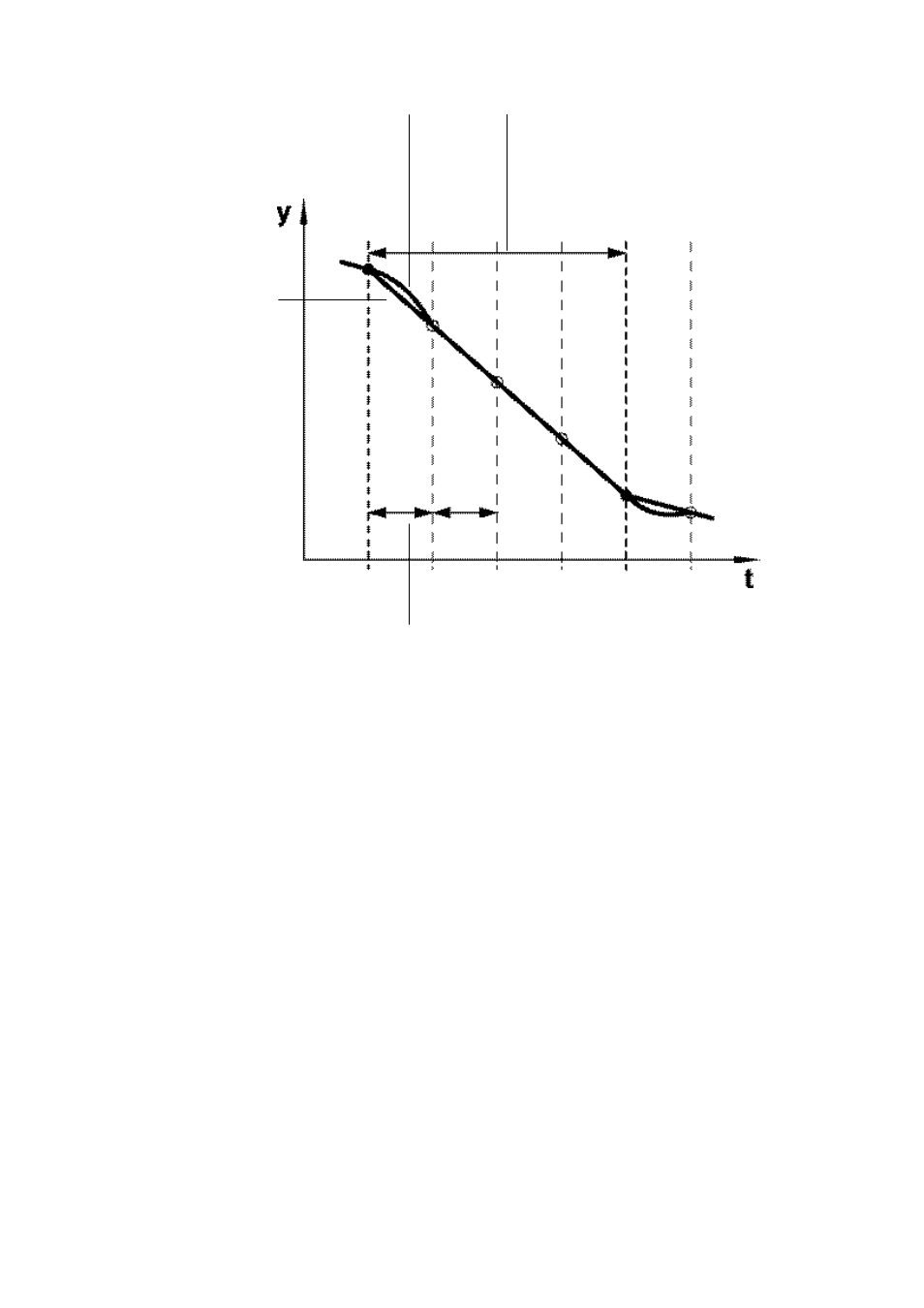

Рис. 3.2 Режим интерполяционного позиционирования
3.4.3
PROFIBUS
Подключение контроллера к шине PROFIBUS выполняется через соответствующий
модуль расширения (CAMC-PB), который вставляется в гнездо расширения X7. Если
модуль вставлен, он автоматически активируется при следующем включении
контроллера.
Конфигурирование адреса исполнительного устройства выполняется с помощью DIP-
переключателей на фронтальной стороне контроллера.
Поддерживается скорость передачи данных до 12 Мбод.
В качестве коммуникационного протокола используется профиль FHPP с указанными
выше режимами управления и работы.
3.4.4
DeviceNet
Подключение контроллера к сети DeviceNet выполняется через соответствующий
модуль расширения (CAMC-DN), который вставляется в гнездо расширения X7. Если
модуль вставлен, он автоматически активируется при следующем включении
контроллера.
Конфигурирование идентификатора MAC-ID и скорости передачи данных
выполняется с помощью DIP-переключателей на фронтальной стороне контроллера.
Поддерживается скорость передачи данных до 500 кбод.
В качестве коммуникационного протокола используется профиль FHPP с указанными
выше режимами управления и работы.
1
2
3
4
