Метод
перемещения
в исходное
положение
34
Индексный импульс в положительном направлении
Перемещение с замедленной скоростью в положительном направлении до
индексного импульса. Это положение принимается за точку начала отсчета.
После параметризации: перемещение с рабочей скоростью в нулевую точку оси.
35
Текущее положение
За точку начала отсчета принимается текущее положение.
После параметризации: перемещение с рабочей скоростью в нулевую точку оси.
Указание: перемещение системы отсчета может обеспечить возможность
перемещения до датчика положения или жесткого упора. Поэтому данный метод
используется преимущественно для осей вращения.
Таблица 3.19 Пояснение методов перемещения в исходное положение
3.5.8

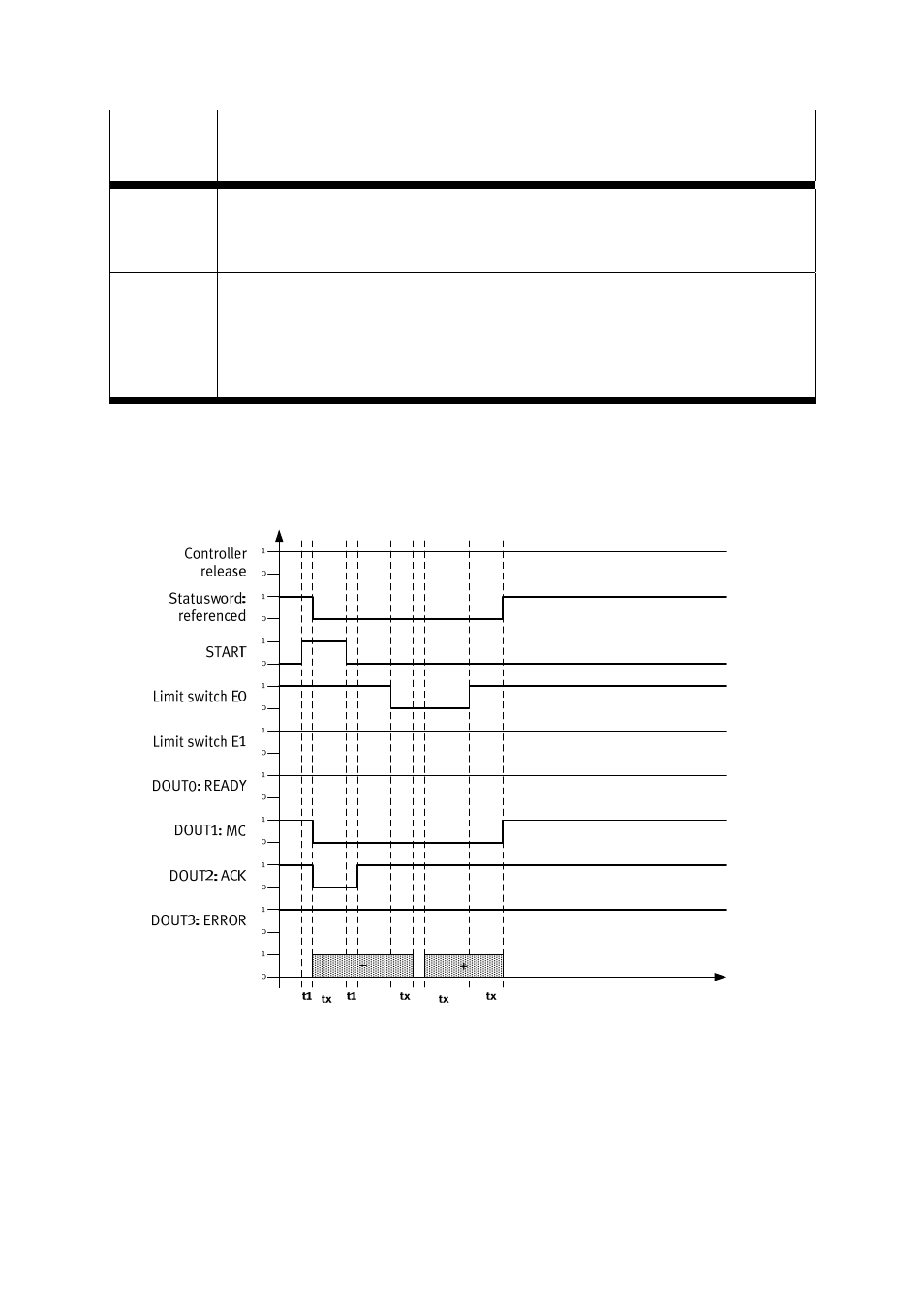

Временные диаграммы при перемещении в исходное
положение
t1 =
1,6
мс
tx =
x
мс (зависит от пилообразных функций)
Рис. 3.4 Изменение сигнала при пуске перемещения в исходное положение в
положительном варианте
