3. Описание изделия
Festo.P.BE-CMMS-ST-G2-HW-RU 1008NH
27
Интерфейс заданных
значений/интерфейс
Сигнал
заданного
значения
Функция
Рабочий режим
Ссылка
Магистральная шина
(Fieldbus) CANopen
X4 (CAN)
Прямое задание
Перемещение в исход-
ное положение
Шаговый режим
Выбор набора данных
Режим интерполяцион-
ного позициониро-
вания (CiA DSP 402)
Регулировка часто-
ты вращения
Регулировка крутя-
щего момента
Управление пози-
ционированием
Таблица 3.2 Интерфейсы
3.3.3
Аналоговый сигнал заданного значения
Аналоговый сигнал +/- 10 В пост. тока можно настраивать в качестве сигнала
заданного значения
- Заданное значение частоты вращения
- Заданное значение крутящего момента

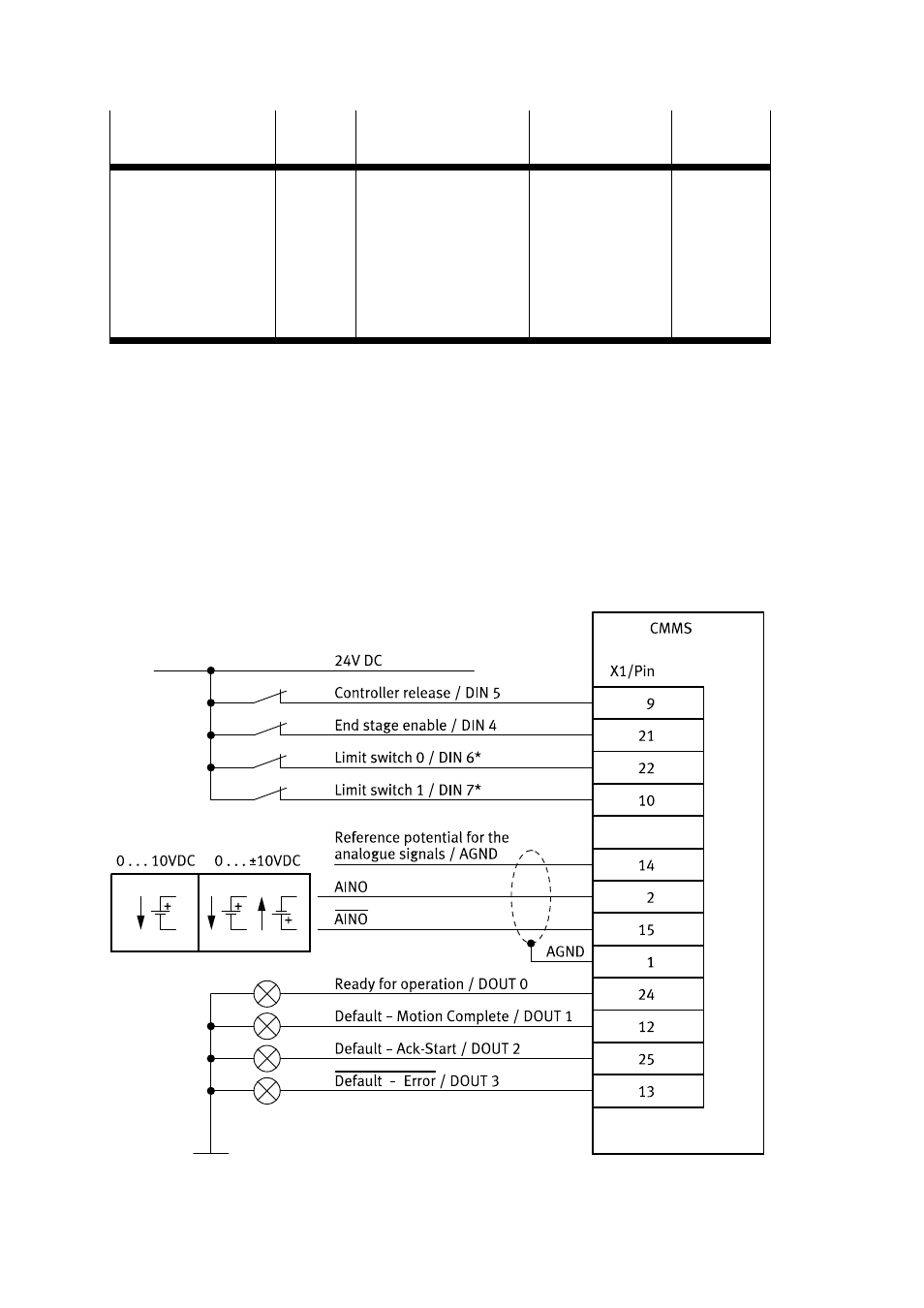

Необходимая схема соединений для использования аналогового
сигнала заданного значения
На схеме соединений показано положение переключателя при активном рабочем состоянии.
*) По умолчанию датчики положения настроены как размыкающие контакты (настройка с помощью FCT)
