6. Монтаж электрического оборудования
Festo.P.BE-CMMS-ST-G2-HW-RU 1008NH
103

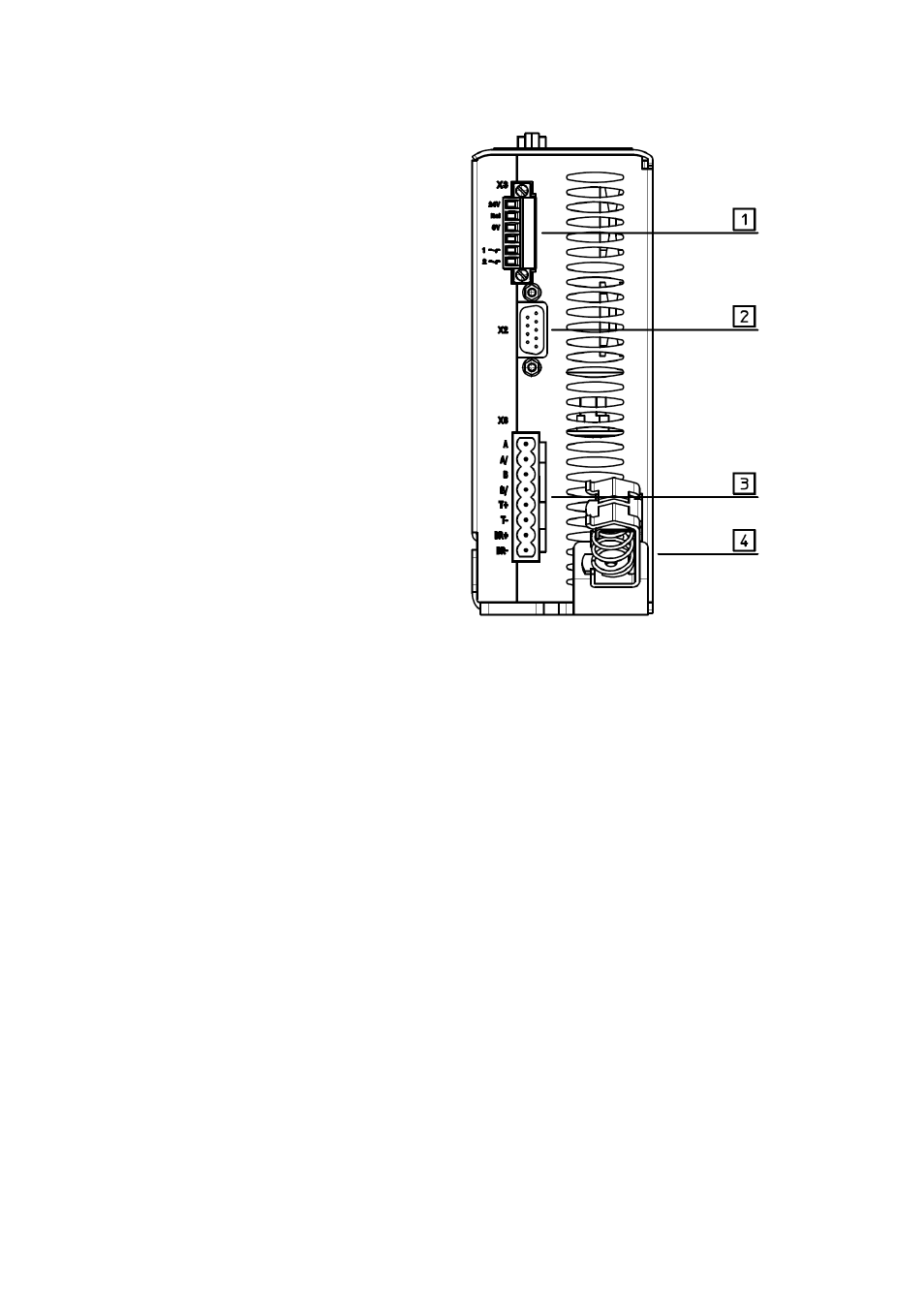

1 [X3] – безопасный останов
2 [X2] – вход инкрементного датчика
3 [X6] – соединение с двигателем
4 Экранирующее соединение
Рис. 6.3 Вид устройства CMMS-ST снизу
6.2
Интерфейсы
Для эксплуатации контроллера шагового двигателя CMMS-ST в первую очередь
требуется источник напряжения 24 В для питания электронного оборудования,
который подсоединяется к клеммам +24 В и 0 В.
Кабель электропитания силового выходного каскада подсоединяется к контакту
промежуточного контура (ZK+) и контакту 0 В.
Двигатель подсоединяется с помощью четырех клемм, жгуты A…B/.
Подсоединение дополнительного датчика вращения с помощью штекера D-Sub
к разъему [X2] на рис. Рис 6.4 представлено чисто схематически.
Сначала необходимо подключить все кабели к контроллеру шагового двигателя
CMMS-ST. Только после этого можно подавать рабочее напряжение в промежуточный
контур и систему электропитания оборудования. Нарушение полярности соединений
рабочего напряжения, подача чрезмерного рабочего напряжения, а также
ошибочное подключение рабочего напряжения к соединению для двигателя и
наоборот ведут к повреждениям контроллера шагового двигателя CMMS-ST.
