Инструкция по эксплуатации Festo Контроллеры двигателя CMMS-ST
Страница 74
3. Описание изделия
74
Festo.P.BE-CMMS-ST-G2-HW-RU
1008NH
Необходимая активация интерфейса ввода-вывода для последователь-
ности наборов данных

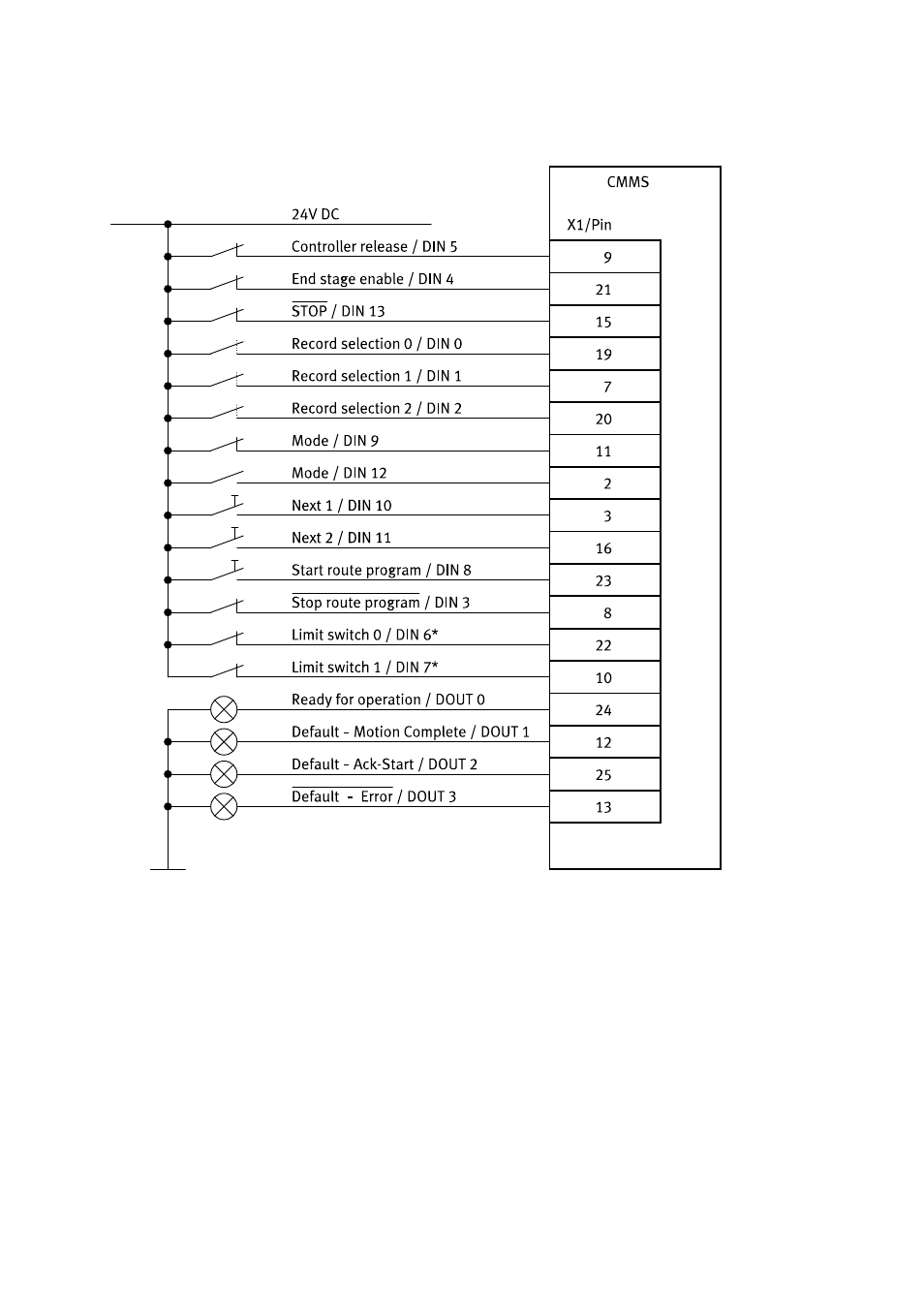

На схеме соединений показано положение переключателя при активном рабочем состоянии.
*) По умолчанию датчики положения настроены как размыкающие контакты (настройка с помощью FCT)
Отключение сигнала DIN3 «Останов последовательности наборов данных» приводит
к останову отрабатываемой последовательности наборов данных в текущем
положении. При возобновлении сигнала DIN3 последовательность наборов данных
автоматически продолжается с этого положения.
Отключение сигнала DIN9 «Переключение режимов» приводит к завершению
отрабатываемой последовательности наборов данных. Текущий набор данных
отрабатывается до конца.
Отключение сигнала DIN13 «Стоп» приводит к прерыванию последовательности
наборов данных. Необходимо перезапустить последовательность наборов данных.
