3. Описание изделия

Festo.P.BE-CMMS-ST-G2-HW-RU 1008NH

69

Временные диаграммы ввода-вывода

t1 =

1,6

мс

tx =

x

мс (зависит от характеристик торможения)

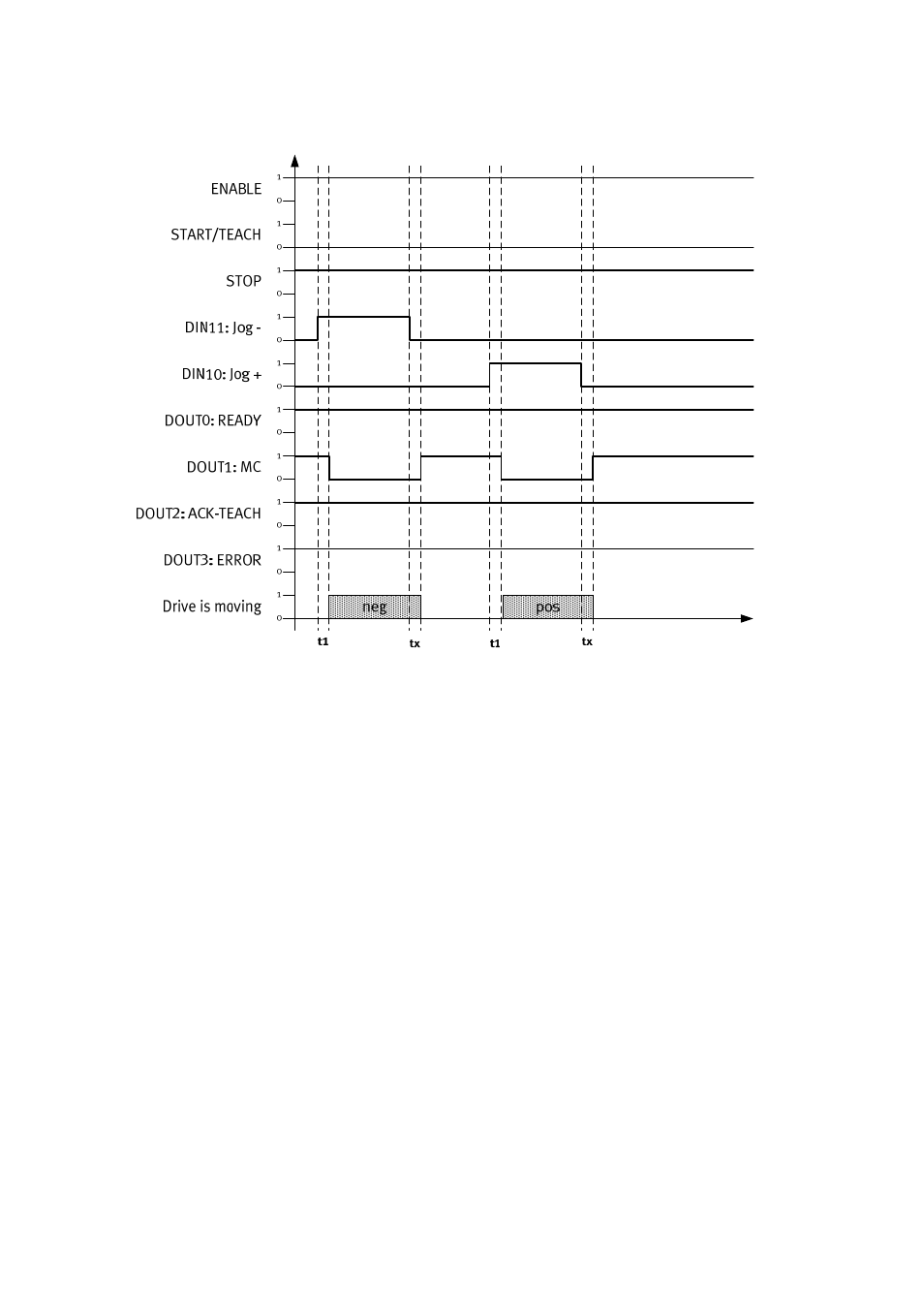

Рис. 3.10 Изменение сигналов при шаговом перемещении в положительном и

отрицательном направлениях
