3. Описание изделия
38
Festo.P.BE-CMMS-ST-G2-HW-RU
1008NH
Кон-
такт
Условное
обозна-
чение
Обозначение
Направление сигнала
Описание
7
RTS
Request To Send
Конечное устройство -->
устройство передачи
Конечное устройство указывает,
какие данные должно отправить
корреспондирующее устройство
(запрос на отправку).
8
CTS
Clear To Send
Устройство передачи -->
конечное устройство
Устройство передачи показывает
готовность к приему (разрешение на
отправку).
9 RI
Ring
Indicator
Устройство передачи -->
конечное устройство
Устройство передачи принимает
вызов или сигнал вызова из
телефонной линии.
Таблица 3.13 Компоновка линии нулевого модема

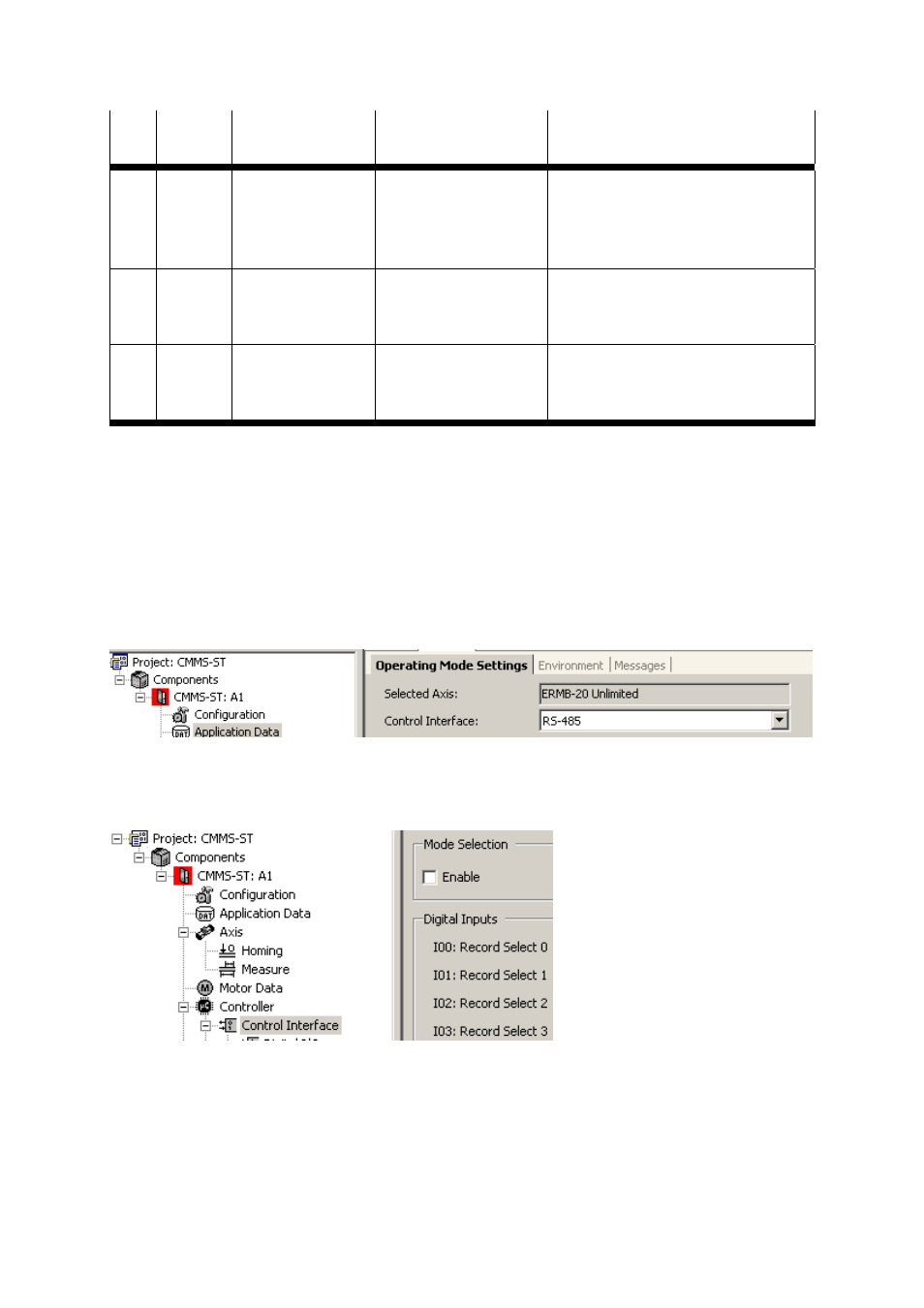

Конфигурирование в FCT
При конфигурировании в окне «Arbeitsplatz» нужно выполнить указанные ниже
настройки.
- На странице «Anwendungsdaten» (Данные приложения), вкладка «Betriebsarten-
Auswahl» (Выбор режимов работы) установить для параметра «Steuerschnittstelle»
(Интерфейс управления) значение «RS-485».
- На странице «Controller, Steuerschnittstelle» (Контроллер, интерфейс управления)
не активировать выбор состояния «Verwendet» (Используется).
Затем с помощью кнопок «Download» (Загрузка) загрузить измененные конфигу-
рации в контроллер двигателя и сохранить в долгосрочную память с помощью кнопки
«Sichern» (Резервное копирование).
Новая конфигурация вступает в силу после выполнения команды «Reset» (Сброс) или
выключения-включения контроллера двигателя.
