3. Описание изделия
Festo.P.BE-CMMS-ST-G2-HW-RU 1008NH
55
Для перемещения в исходное положение можно выбрать один из указанных ниже
методов.
Цель перемещения
Положи-
тельный
метод
Отрица-
тельный
метод
Графическое представление
Дес. Шестн. Дес. Шестн.
Датчик положения с
анализом нулевого
импульса
2 02 1
01
Жесткий упор с анализом
нулевого импульса
-2 FE
-1
FF
Датчик положения 18
12
17
11
Жесткий упор -18
EE
-17
EF
Нулевой импульс 34
22
33
21
Применить текущее
положение
35 23
35
23

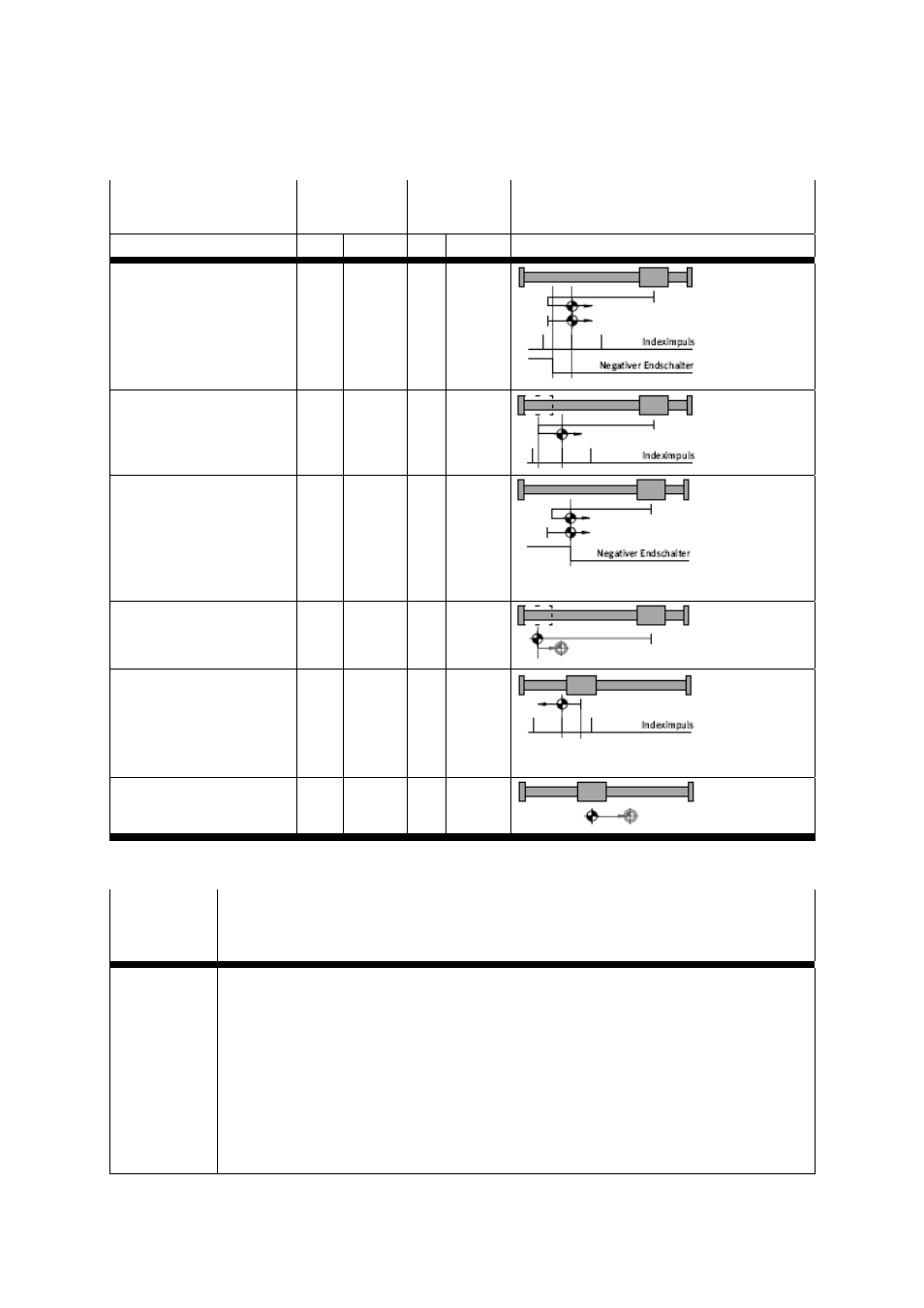

Таблица 3.18 Методы перемещения в исходное положение
Метод
перемещения
в исходное
положение
1
Отрицательный датчик положения с индексным импульсом.
Когда отрицательный датчик положения дезактивирован:
перемещение со скоростью поиска в отрицательном направлении до
отрицательного датчика положения.
Перемещение с замедленной скоростью в положительном направлении до
дезактивации датчика, затем возврат к первому индексному импульсу. Это
положение принимается за точку начала отсчета.
После параметризации: перемещение с рабочей скоростью в нулевую точку оси.
