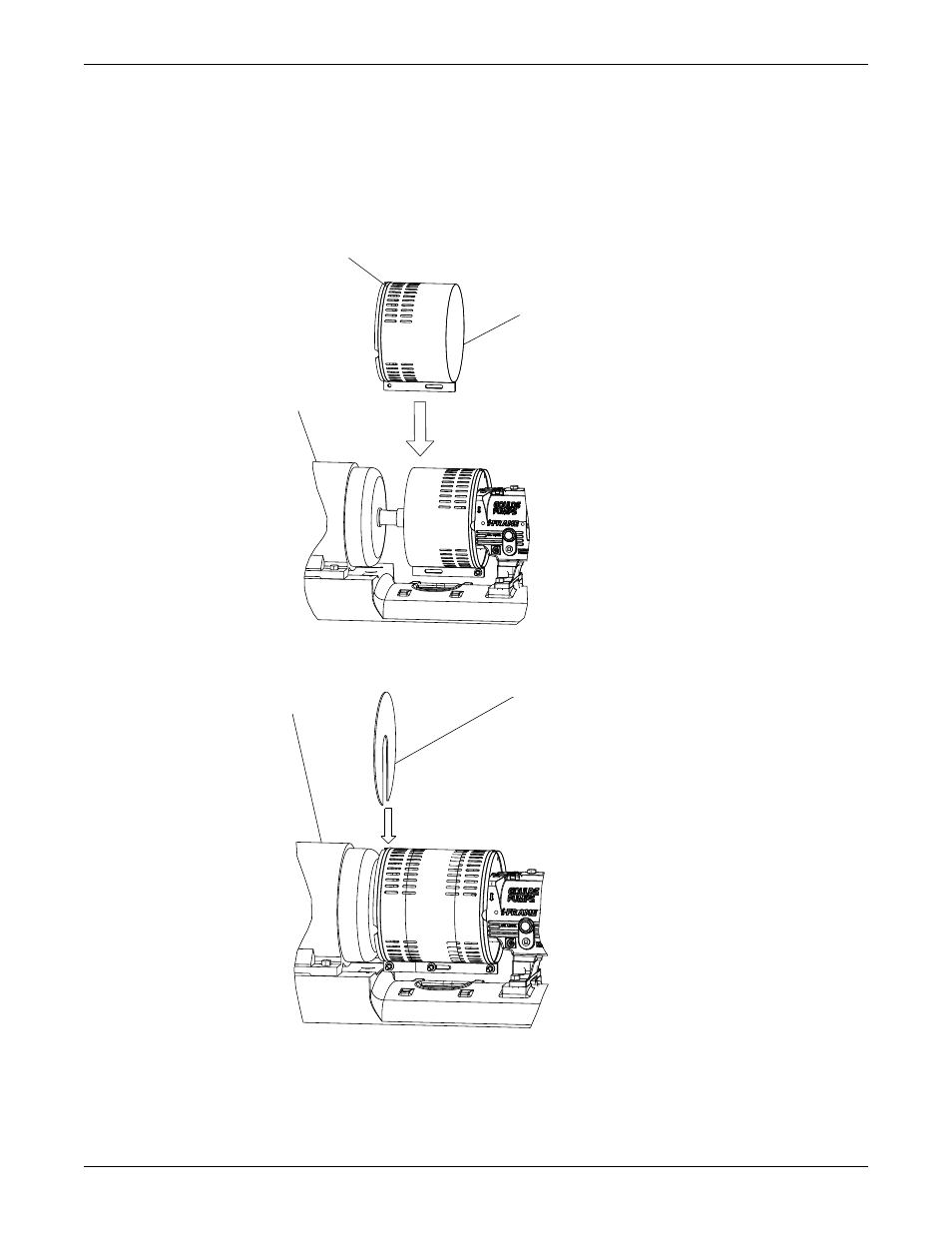

5. Установите половину защитного огражения муфты со стороны насоса.

a) Слегка расширьте нижнюю часть.
b) Установите половину защитного ограждения муфты привода поверх уже установленной на

стороне насоса половины.
Круговая проточка половины защитного ограждения муфты должна быть направлена в
сторону двигателя.

Кольцевая

Привод

Половина защитного кожуха

6. Установите на вал двигателя торцевую пластину стороны привода.

Привод

Концевая пластина

7. Установите торцевую пластину стороны привода в кольцевую проточку на защитном

ограждении муфты.

8. Для закрепления половины ограждения муфты на торцевой пластине используйте болт, гайку

и две шайбы. Затяните усилием руки.

Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)

78

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
