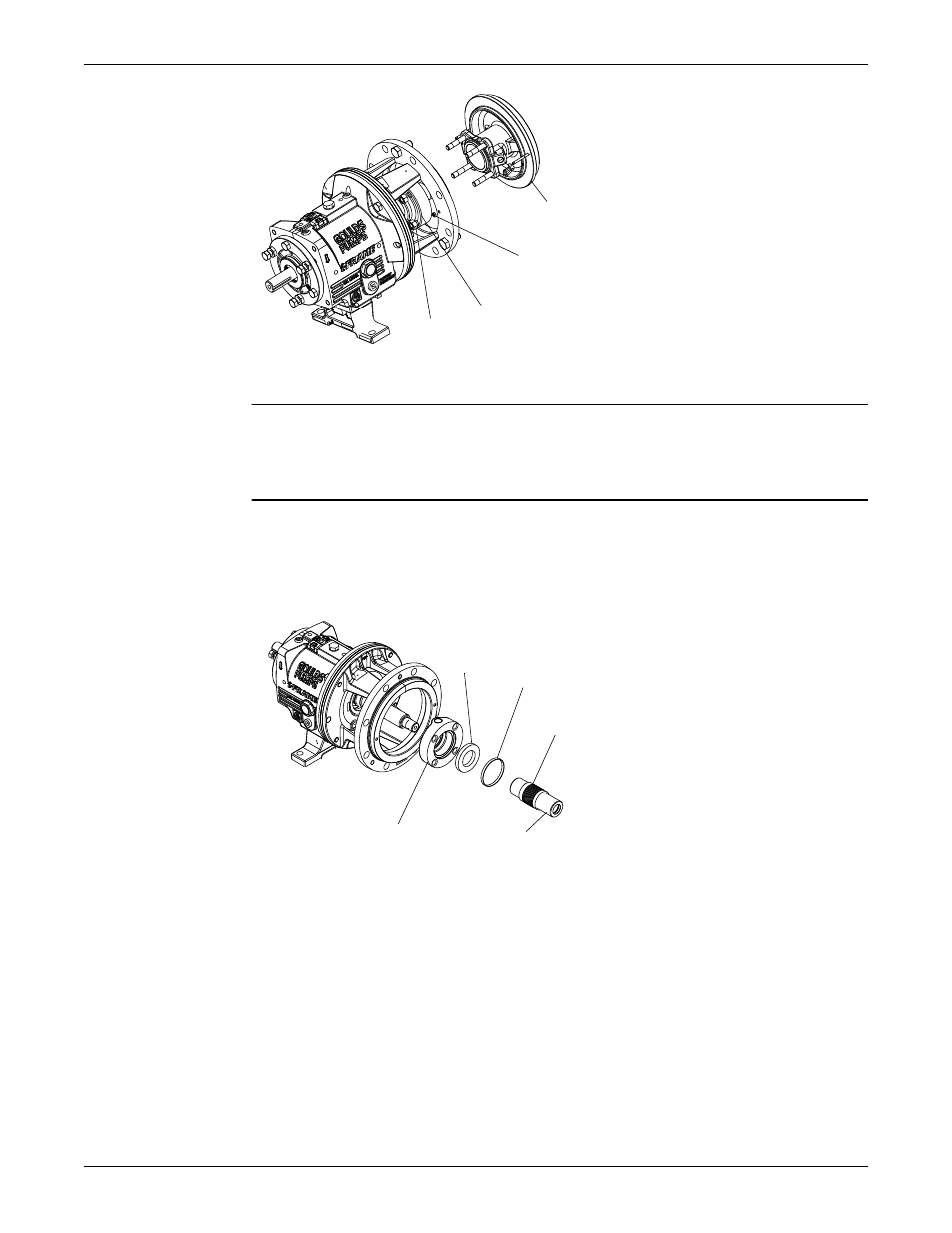

4. Если используется, снимите втулку вала (126).

Торцевое уплотнение следует прикреплять к втулке.

ПРИМЕЧАНИЕ: Соблюдайте осторожность при работе со стационарным элементом
торцевого уплотнения, зажатым между задней панелью и втулкой или установленным в гнезде
уплотнительной камеры. Несоблюдение этого правила может привести к повреждению
оборудования.

5. Чтобы снять вращающуюся часть уплотнения с втулки, необходимо ослабить стопорные

болты и сдвинуть указанный элемент с втулки.
Дополнительная информация приведена в инструкции к торцевому уплотнению.

6. Снимите сальник (250), неподвижную часть уплотнения и кольцевую прокладку (360Q).

126

383

360Q

383

250

Снятие крышки уплотнительной камеры и задней пластины (NM 3196,
3198)

1. Снимите гайки сальника или гайки со шпилек уплотнительной камеры (355).
2. Снимите гайки со шпилек задней пластины (370H).
3. Снимите заднюю пластину (184).

Техническое обслуживание (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

105
