1. Верхняя контргайка
2. Ведомый механизм
3. Шайба
4. Фундаментные подушки
5. Пружина
6. Верхняя регулировочная гайка
7. Шток пружины

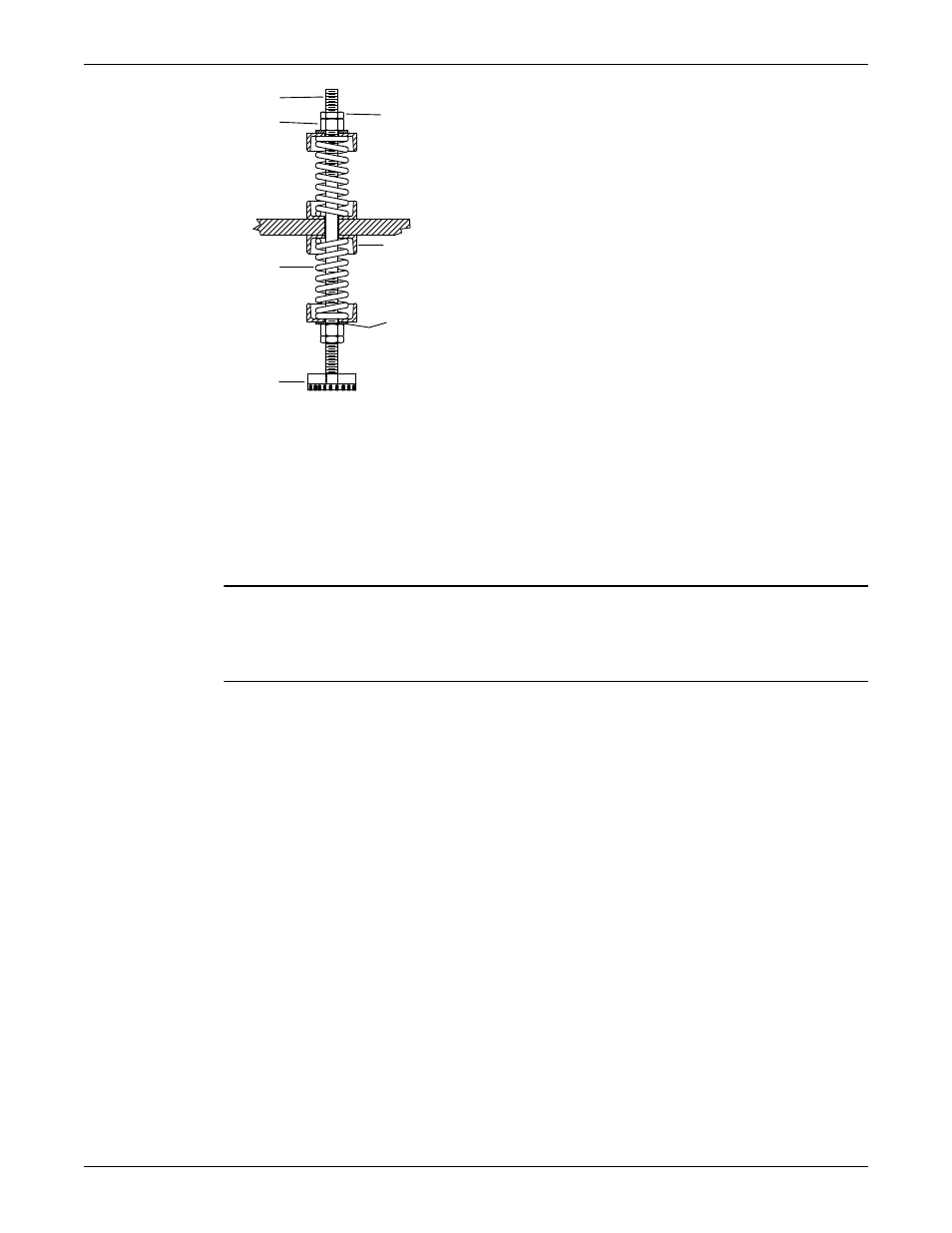

Рис. 21: Пример установленных пружинных узлов
Установка опорной плиты с помощью стоек
ПРИМЕЧАНИЕ: Опорная плита на стойках не предназначена для перенесения статичных
нагрузок трубопроводов. Необходимо обеспечить отдельные опоры для всасывающего и
нагнетательного трубопроводов. Несоблюдение этого правила может привести к повреждению
оборудования.
1. Установите плиту основания на опоры над уровнем фундамента/пола.
Убедитесь, что между плитой основания и фундаментом/полом достаточно места для
установки стоек.
2. Установите нижнюю часть узла стойки следующим образом:
a) Накрутите нижнюю контргайку на стойку.
b) Установите нижнюю регулировочную гайку на нужную высоту.
Правильная высота зависит от требуемого расстояния между фундаментом/полом и плитой
основания.
c) Установите шайбу на нижнюю регулировочную гайку
3. Установите узел стойки следующим образом:
a) Вставьте снизу узел стойки в отверстие базовой плиты, предназначенное для анкера.
b) Установите шайбу на стойку.
c) Затяните усилием руки узел стойки с верхней регулировочной гайкой.
4. Накрутите верхнюю контргайку на стойку и затяните усилием руки.
5. Повторите этапы 2 и 4 для всех узлов стойки.
6. Опустите плиту основания так, чтобы стойки попали на вибропоглощающие опоры.
7. Выровняйте базовую плиту и выполните окончательную настройку высоты:
a) Ослабьте верхние контргайки и регулировочные гайки.
b) Настройте высоту и уровень базовой плиты путем перемещения нижних регулировочных
гаек.
c) После того, как базовая плита выставлена по уровню, затяните верхние регулировочные гайки.
Установка (продолжение)
