168
361A
122
112
382
136

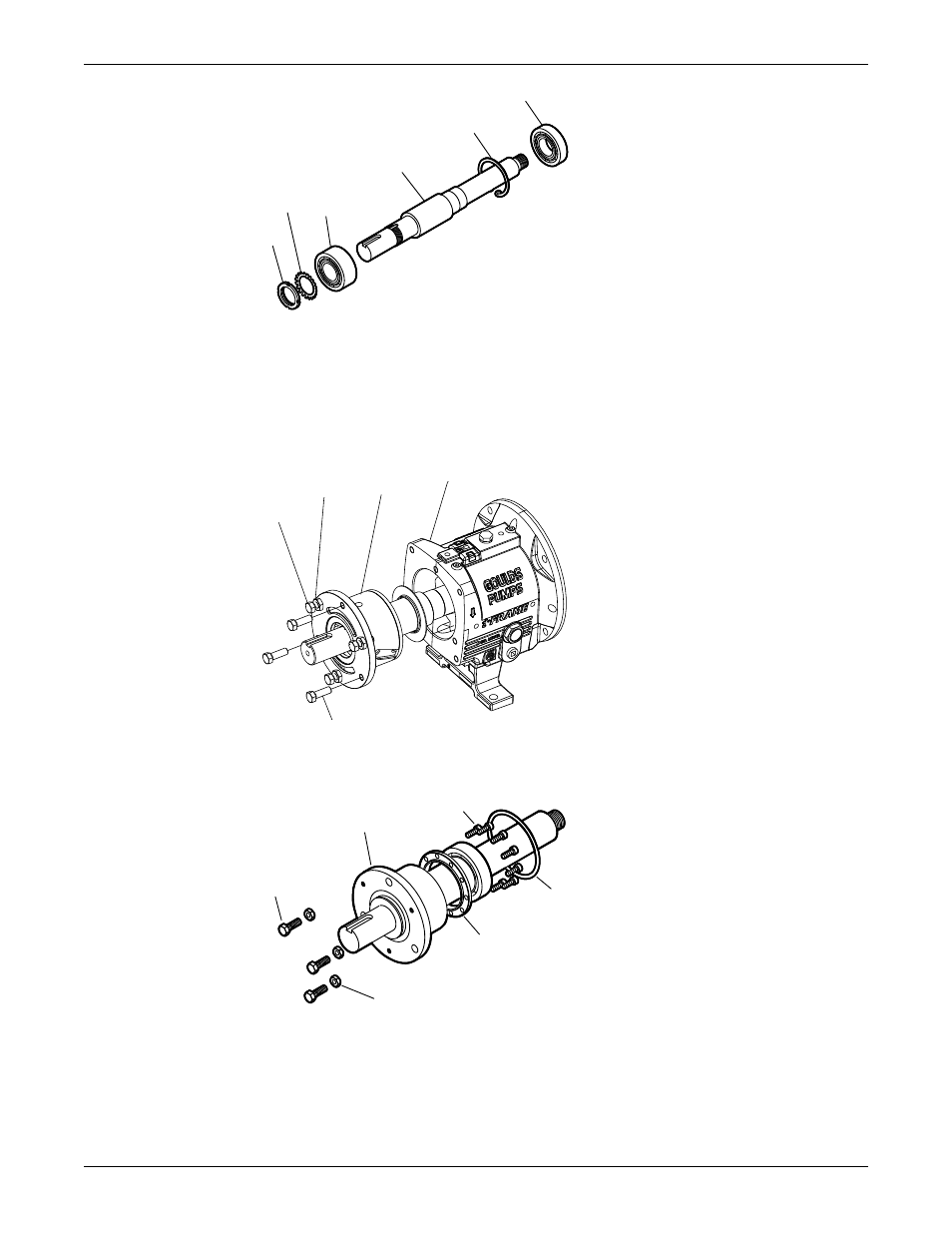

Разборка привода ( STi и MTi со сдвоенными подшипниками)
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
228A
134
370D
423
370C
4. Снимие домкратные винты (370D) с гайками (423).
134
236A
496
253B
370D
423
5. Снимите кольцевую прокладку корпуса подшипника (496).
6. Снимите винты зажимного кольца (236A) и отделите зажимное кольцо (253B) от корпуса
подшипника (134).
Перед снятием зажимного кольца с вала необходимо снять подшипники.
7. Снимите корпус подшипника (134) и подшипники (112A и 168A) с вала (122).
Техническое обслуживание (продолжение)
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 111
