Сборка вращающейся части и стойки подшипника( XLT-i и X17 i17 со
сдвоенными подшипниками)
ОСТОРОЖНО:
• При использовании нагревательного устройства для подшипников надевайте защитные
перчатки. Подшипники нагреваются и могут стать причиной травмы.
• При работе с валом соблюдайте осторожность. Вал может иметь большой вес. Несоблюдение
этого правила может привести к травме.
ПРИМЕЧАНИЕ: Трубная резьба должна быть чистой, на втулки и соединения должен быть
нанесен резьбовой герметик. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.
ПРИМЕЧАНИЕ: Используйте индукционный нагреватель, обеспечивающий как подогрев, так и
размагничивание подшипников при их установке. Несоблюдение этого правила может привести к
снижению производительности.

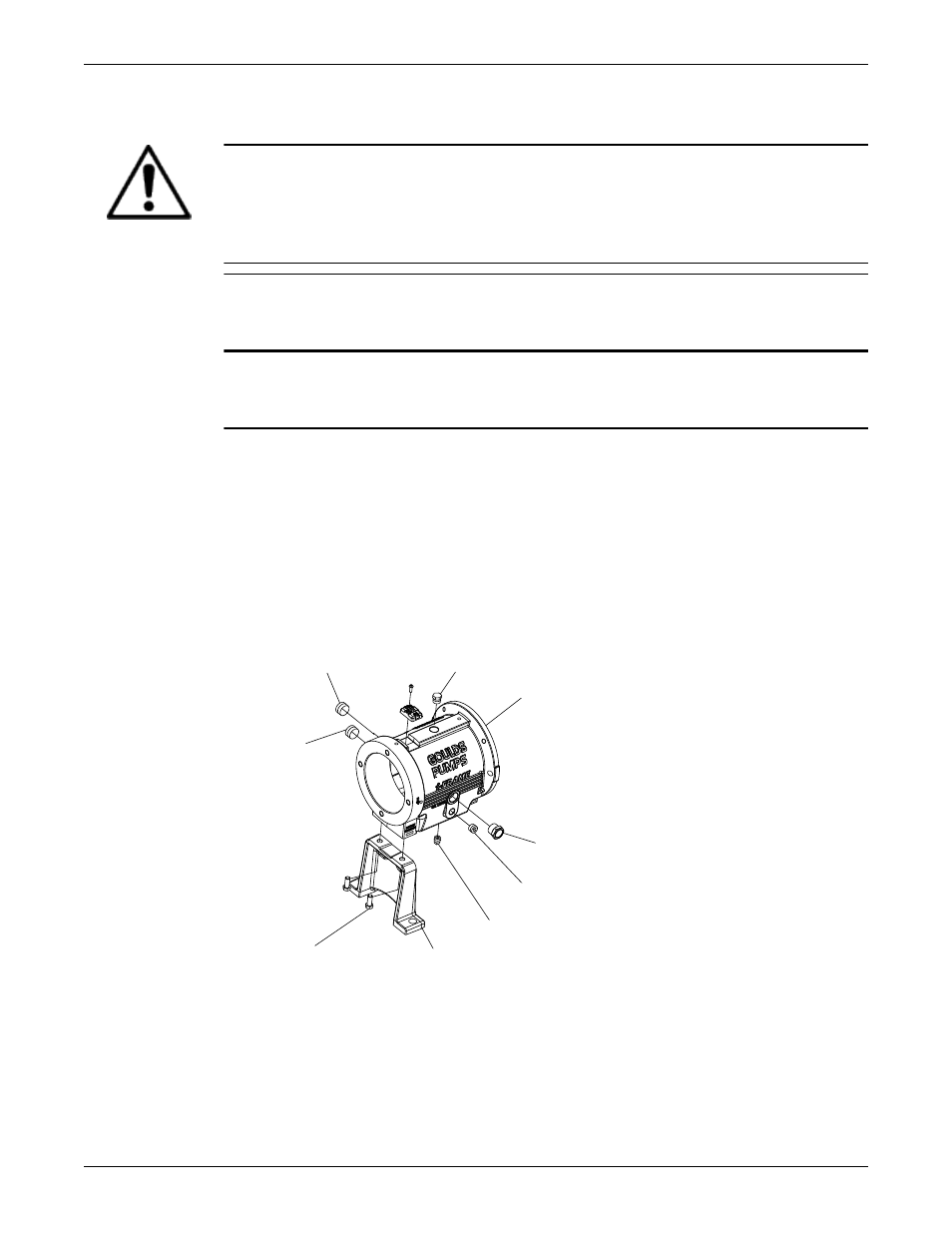

1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):
a) Установите заглушку маслозаливного отверстия (113A).
b) Установите заглушку отверстия для слива масла (408A).
c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).
Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).
370F 241
408A
408L
319
228A
113A 408N
408M
2. Установите наружные подшипники (112А) на вал (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
Сдвоенные подшипники устанавливаются вплотную друг к другу. Проверьте правильность
ориентации подшипников.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
