Запасные детали
При заказе запасных частей обязательно указывайте серийный номер, а также номер и название
детали из соответствующего чертежа в разрезе. Для надежности эксплуатации необходимо иметь
достаточный запас доступных запасных деталей.
• Рабочеее колесо (101)
• Вал (122A)
• Втулка вала (126)
• Наружный подшипник (112A)
• Внутренний подшипник (168A)
• Прокладка кожуха (351)
• Прокладка между стойкой и держателем (360D)
• Стопорное кольцо корпуса подшипника (361A)
• Пружинная шайба подшипника (382)
• Контргайка подшипника (136)
• Кольцевая прокладка рабочего колеса (412А)
• Кольцевая прокладка корпуса подшипника (496)
• Вращающаяся кольцевая прокладка внешнего лабиринтового уплотнения (497F)
• Неподвижная кольцевая прокладка внешнего лабиринтового уплотнения (497G)
• Вращающаяся кольцевая прокладка внутреннего лабиринтового уплотнения (497H)
• Неподвижная кольцевая прокладка внутреннего лабиринтового уплотнения (497J)
• Фонарное полукольцо (105) (камера набивки сальника)
• Набивка камеры (106) (камера набивки сальника)
• Набивка сальника (107) (камера набивки сальника)
• Прокладка рабочего колеса (428D) (только для XLT-i и i17)
Взаимозаменяемость чертежей
Взаимозаменяемость 3196

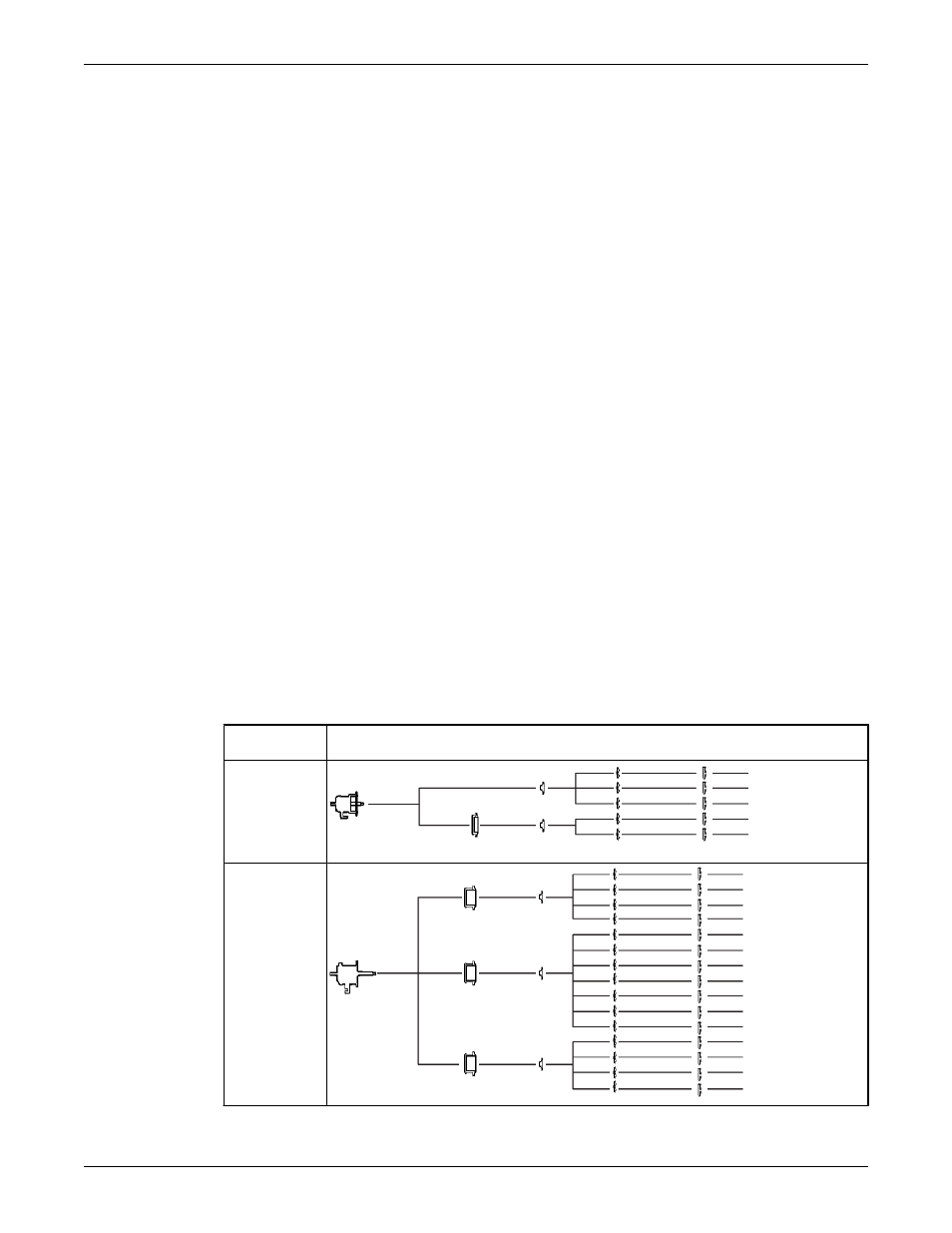

Табл. 39: 3196 чертеж взаимозаменяемости
Описание
Вал и подшипники
Узел стойки
Переходник
Корпус сальникаРабочее колесоКорпус
Размер
Модель 3196
STi 1–3/8
дюйма
диаметр вала
Max BHP-40
HP
1x1.5-6 AA
1.5x3-6 AB
2x3-6 AC
1X1.5-8 AA
1.5X3-8 AB
Модель 3196
MTi 1–3/4
дюйма
диаметр вала
Max BHP-122
HP
3X4-7 A70
2X3-8 A60
3X4-8 A70
3X4-8G A70
1X2-10 A05
1.5X3-10 A50
2X3-10 A60
3X4-10 A70
3X4-10H A40
4X6-10 A80
4X6-10H A80
1.5X3-13 A20
2X3-13 A30
3X4-13 A40
4X6-13 A80
