ПРИМЕЧАНИЕ: Блок INPRO VBX имеет монолитную конструкцию. Не следует пытаться
отделить ротор от статора перед или во время установки. Несоблюдение этого правила может
привести к повреждению оборудования.

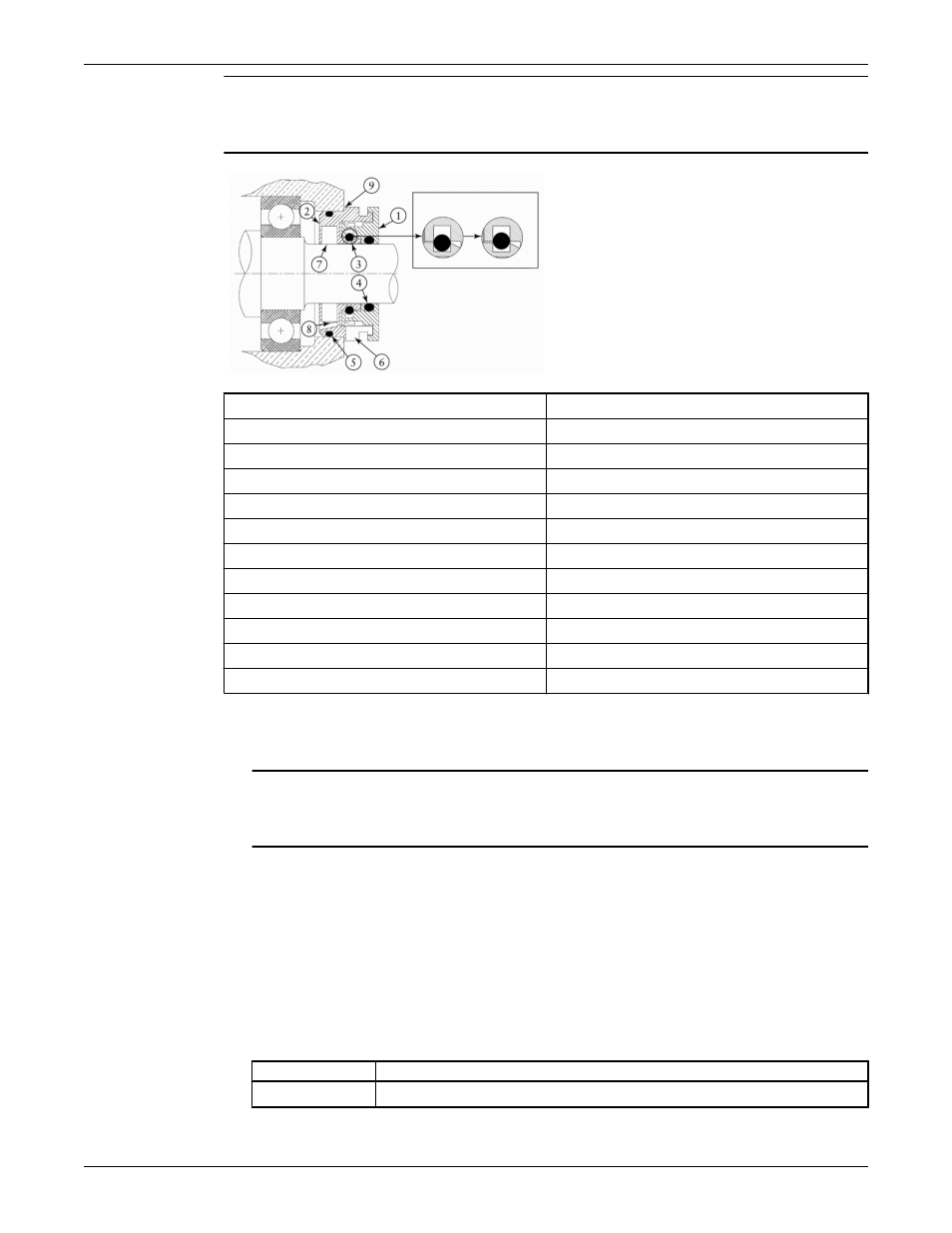

A
B C
A "VBX" кольцевое уплотнение
B Неподвижное
C Подвижное
1 Ротор
2 Статор
3 "VBX" кольцо
4 Приводное кольцо ротора
5 Прокладка статора
6 Выпускной канал
7 D-образная проточка
8 Возврат смазки
9 Фиксирующий буртик
Сборка лабиринтного уплотнения для смазки INPRO
1. Наклейте изоляционную ленту на вал со стороны муфты так, чтобы закрыть шпоночную канавку.
ПРИМЕЧАНИЕ: Кнопочный паз может иметь острые края. Необходимо заклеить
кнопочный паз изоляционной лентой. Несоблюдение этого правила может привести к
разрезанию уплотнительного кольца и повреждению уплотнения.
2. Слегка смажьте вал и приводное кольцо (4).
Смазка сделает процесс установки легче. Убедитесь, что используемая смазка совместима с
материалом кольцевой прокладки и стандартом системы насоса.
3. Для установки наружного уплотнения INPRO VBXX-D в крышку подшипника используйте
дорновой пресс. При этом выпускной канал (6) должен находиться в положении "на 6 часов".
Для того, чтобы предотвратить нарушение соосности, наружное уплотнение INPRO VBXX-D
следует запрессовывать до начала наклонной плоскости зоны статора (9). Номинальный натяг
при посадке составляет 0,002 дюйма (0,051 мм).
4. Утилизуйте все остатки прокладки статора (5).
5. Завершение данной процедуры зависит от модели насоса.
Модель насоса Рекомендуемые действия
STi Запрессуйте внутреннее уплотнение вдоль вала в стойку подшипника.
