Описание деталей 3196

3196

3796

HT 3196

CV 3196

LF 3196

3198

NM 3196

Корпус

Рабочее колесо

Крышка

Привод

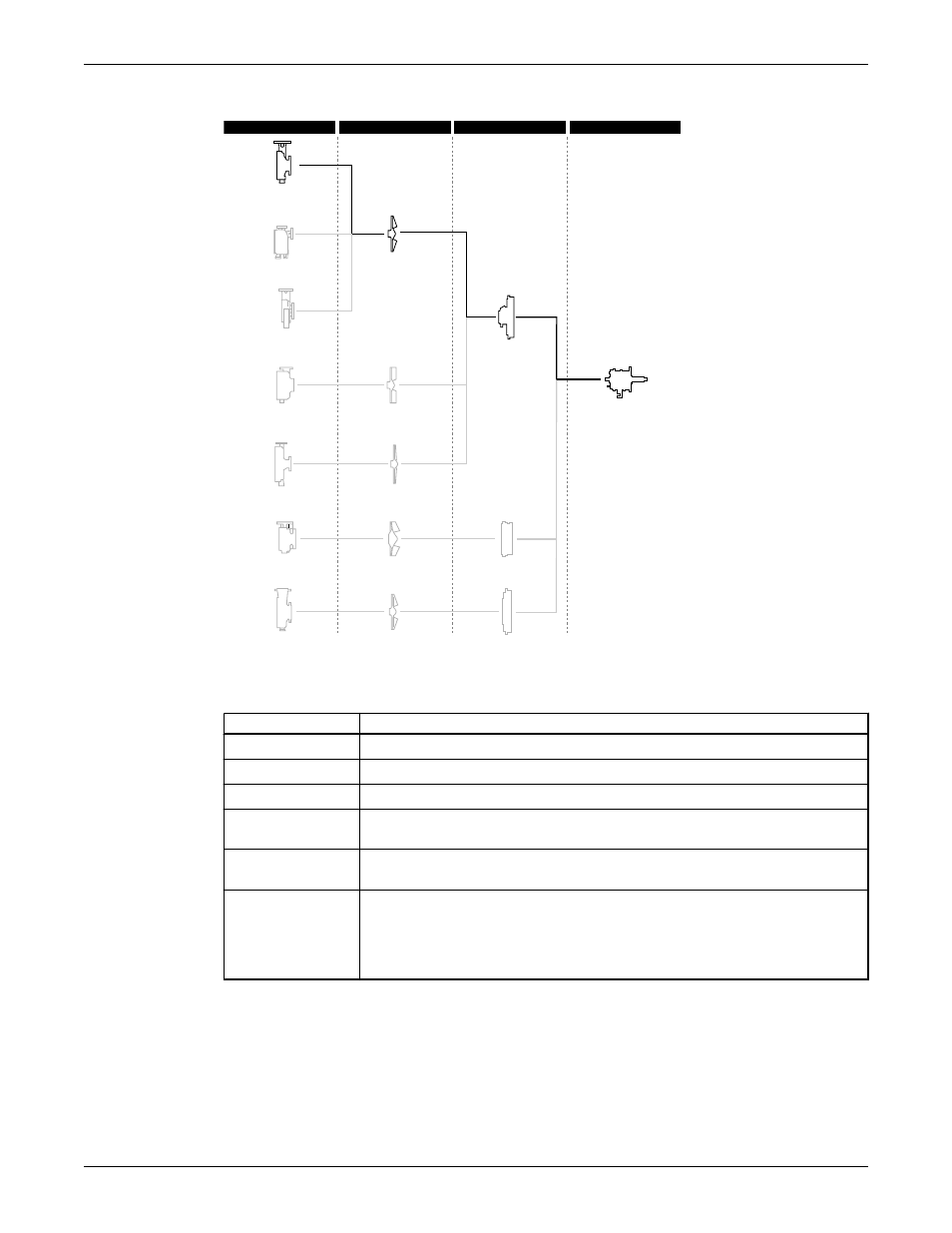

Рис. 6: Описание деталей 3196

В данной таблице описаны детали корпуса насоса.

Табл. 3: Кожух

Часть

Описание

Напорная часть

Верхняя средняя линия

Сапун корпуса

Самостоятельное вентилирование

Прокладка

Полностью разделенное

Метод монтажа

Встроенная опора обеспечивает максимальное сопротивление смещению в

результате воздействия нагрузки, оказываемой трубопроводами.

Стандартный

фланец

Плоский фланец с зубцами ANSI

Дополнительные

фланцы

Может быть использован один из нижеперечисленных фланцев

• Плоский резьбовой фланец ANSI
• Фланцы резьбовые плоские класса ANSI 300.
• Плоский резьбовой фланец ANSI класс 300

Крыльчатка

Рабочее колесо

• полностью открыто
• закреплено винтом на валу

Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения для 3196.

Описание изделия (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

19
