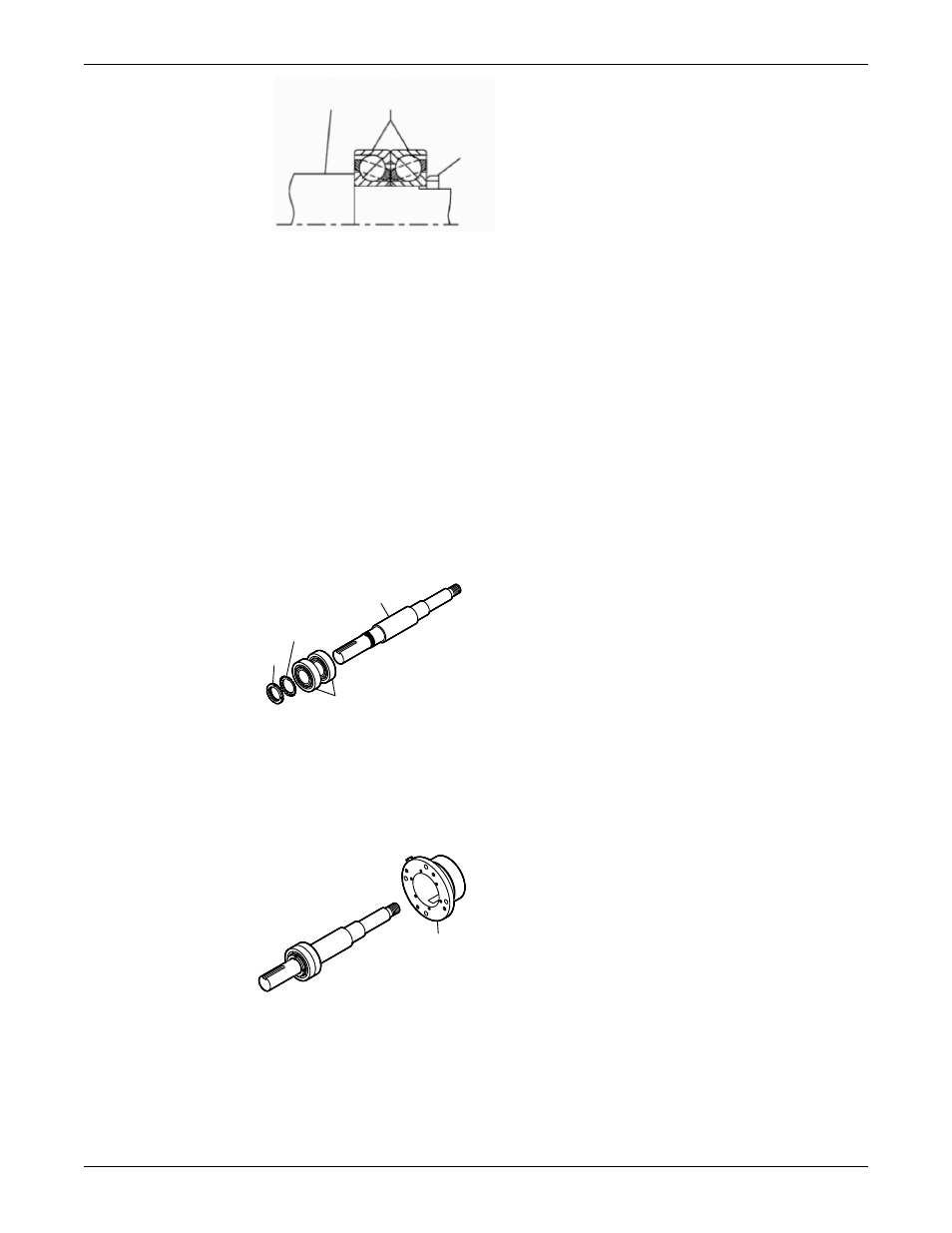

122

112

136

b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипники (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте оба подшипника (112)

до достижения внутренним кольцом температуры 230 °F (110 °C).

f) Поместите оба подшипника (112) на вал (122) совместив большие наружные кольца

(вплотную).

g) Установите подшипники (112) на валу (122) напротив буртика и затяните контргайку (136)

прежде чем подшипники остынут.
Контргайка предотвращает перемещение подшипников в сторону от буртика вала до
остывания. Чтобы убедиться в правильности выравнивания, проверните наружные кольца
подшипников друг относительно друга.

h) Снимите контргайку подшипника (136) после остывания подшипников (112).

3. Закрепите пружинную шайбу подшипника (382) на валу (122).
4. Накрутите контргайку (136) на вал (122) и затяните ее.
5. Загните язычок пружинной шайбы в выборку на контргайке.

122

382

136

112A

6. Установите корпус подшипника в соответствии с рисунком.

a) Покройте внешнюю часть наружного подшипника (112A) смазкой.
b) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
c) Установите корпус подшипника (134) на валу.

Не прилагайте чрезмерных усилий.

134

7. Закрепите прокладку (360C) и торцевую крышку (109A) болтами (371C).

При затягивании используйте рекомендованные величины крутящего момента.
Убедитесь, что вал вращается свободно.

Техническое обслуживание (продолжение)

144

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
