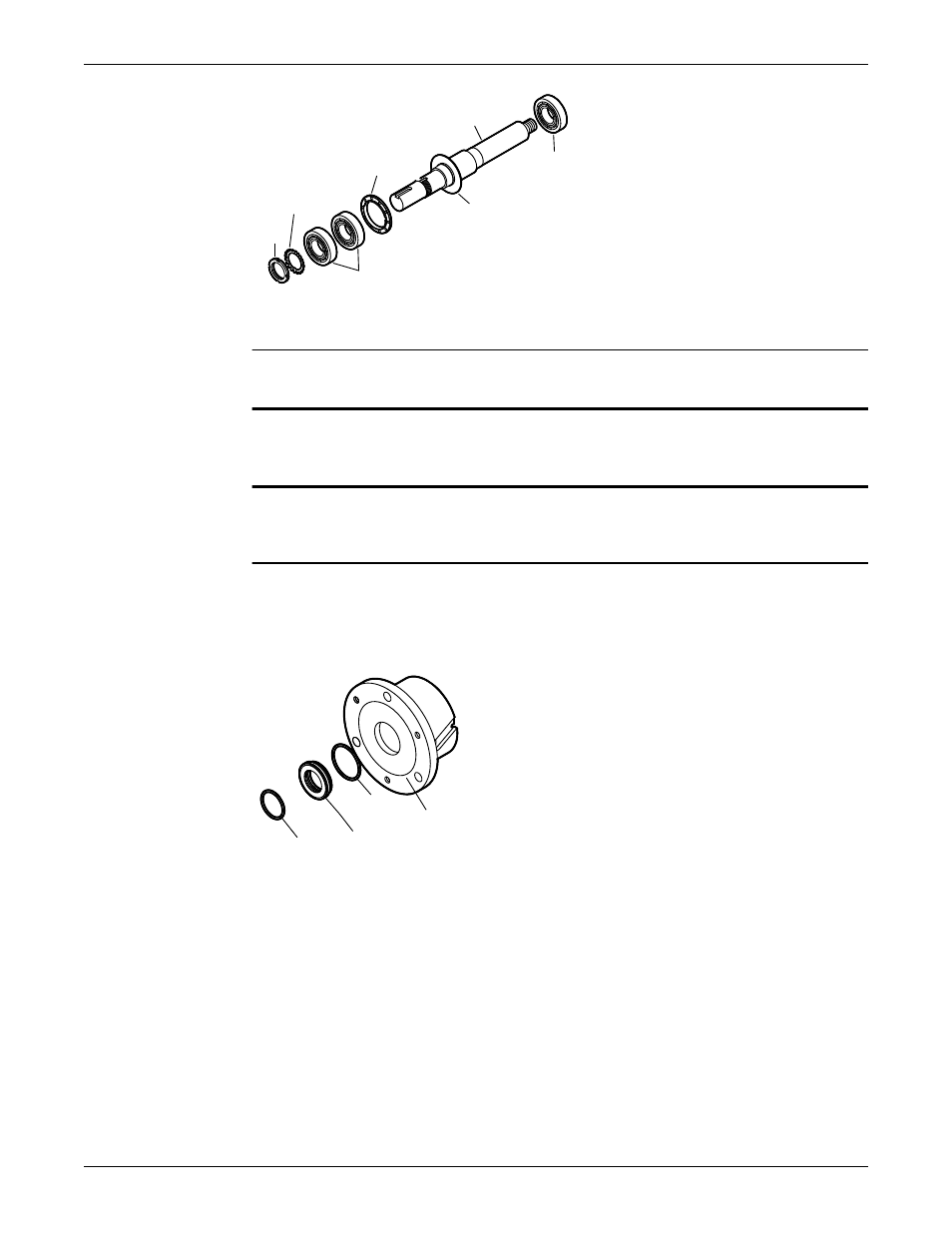

122
168A
248A
112A
136
382
253B
8. Снимите контргайку подшипника (136) и пружинную шайбу (382).
9. Снимите наружный подшипник (112A) и зажимное кольцо (253B).
ПРИМЕЧАНИЕ: Снимать маслоотбойное кольцо можно только в случае его повреждения.
Несоблюдение этого правила может привести к простою или повреждению оборудования.
ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
10. Снимите наружное лабиринтное уплотнение смазки (332A) с корпуса подшипника (134).
11. При необходимости снимите кольцевые уплотнения(497F и 497G).
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей
модели 3196 а также продаются отдельно.
134
497G
332A
497F
Демонтаж приводной части ( XLT-i и X17 i17 )
1. Снимите стойку подшипника с опоры (241) с помощью болтов крепления опоры к подошве
(370F).
Техническое обслуживание (продолжение)
114 Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
