Посадки и допуски подшипников – Инструкция по эксплуатации Goulds Pumps 3196 i-FRAME - IOM
Страница 131
134

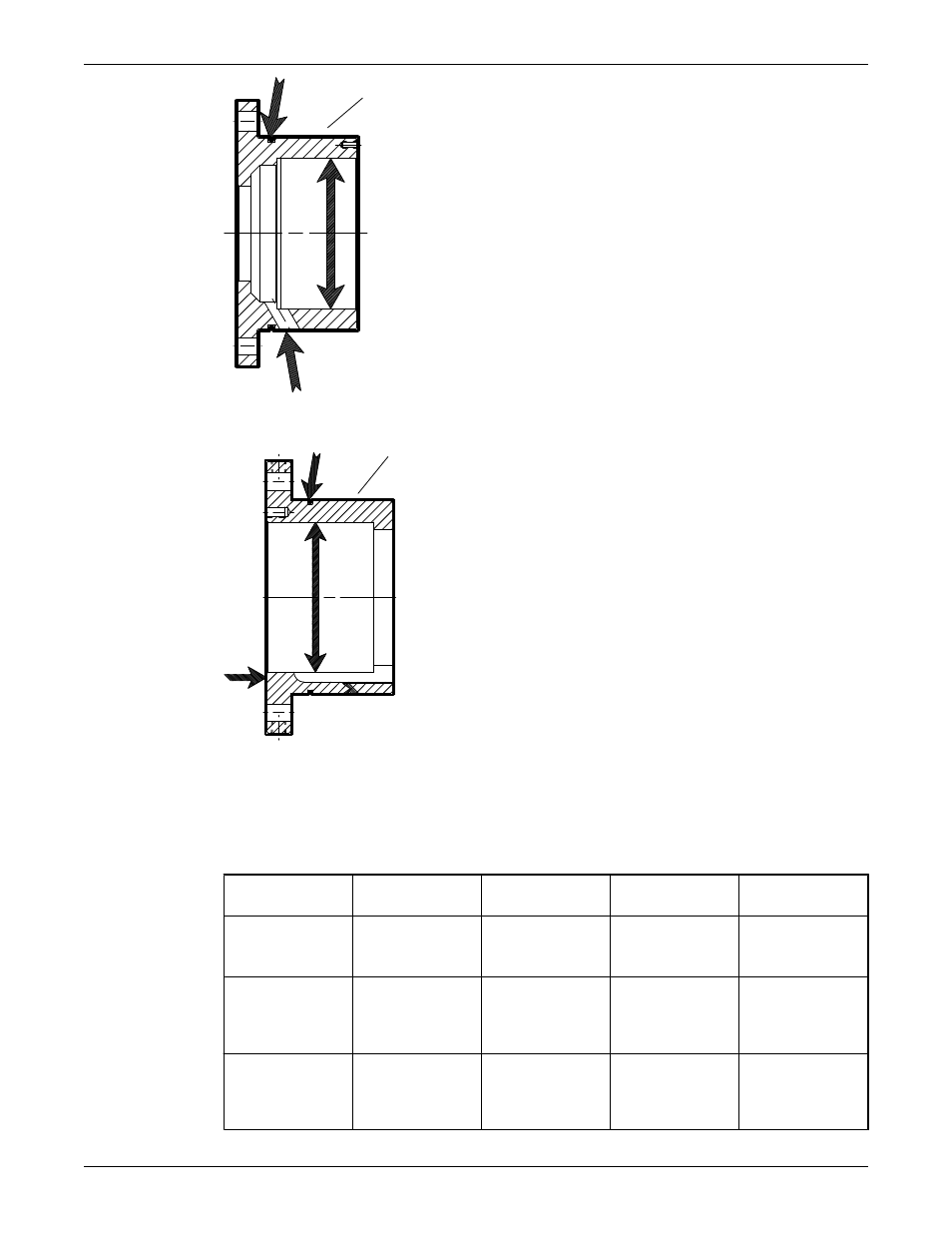

Рис. 54: Корпус подшипника модели LTi
134
Рис. 55: Корпуса подшипников моделей XLT-i и i17
Посадки и допуски подшипников.
В настоящей таблице приведены посадки и допуски подшипников, соответствующие стандарту
ABEC I.
Табл. 31: Таблица посадок и и допусков подшипников.
STi дюймы
(миллиметры)
MTi дюймы
(миллиметры)
LTi дюймы
(миллиметры)
XLT-i, i-17 дюймы
(миллиметры)
Внешний диаметр
вала
Встроенный
1.3785 (35.014)
1.3781 (35.004)
1.7722 (45.014)
1.7718 (45.004)
2.1660 (55.016)
2.1655 (55.004)
2.5597 (65.016)
2.5592 (65.004)
Зазор
0.0010 (0.025) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0010 (0.025) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0012 (0.030) "в
натяг"
0.0001 (0.003) "в
натяг"
0.0012 (0.030) "в
натяг"
0.0001 (0.003) "в
натяг"
Внутренний
диаметр
подшипника
Встроенный
1.3780 (35.001)
1.3775 (34.989)
1.7717 (45.001)
1.7712 (44.988)
2.1654 (55.001)
2.1648 (54.986)
2.5591 (65.001)
2.5585 (64.986)
Техническое обслуживание (продолжение)
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
129
