7. Покройте внутреннюю поверхность подшипника смазкой.
8. Установите внутренний подшипник (168) на валу (122).
122
168A
253B
382
136
112A

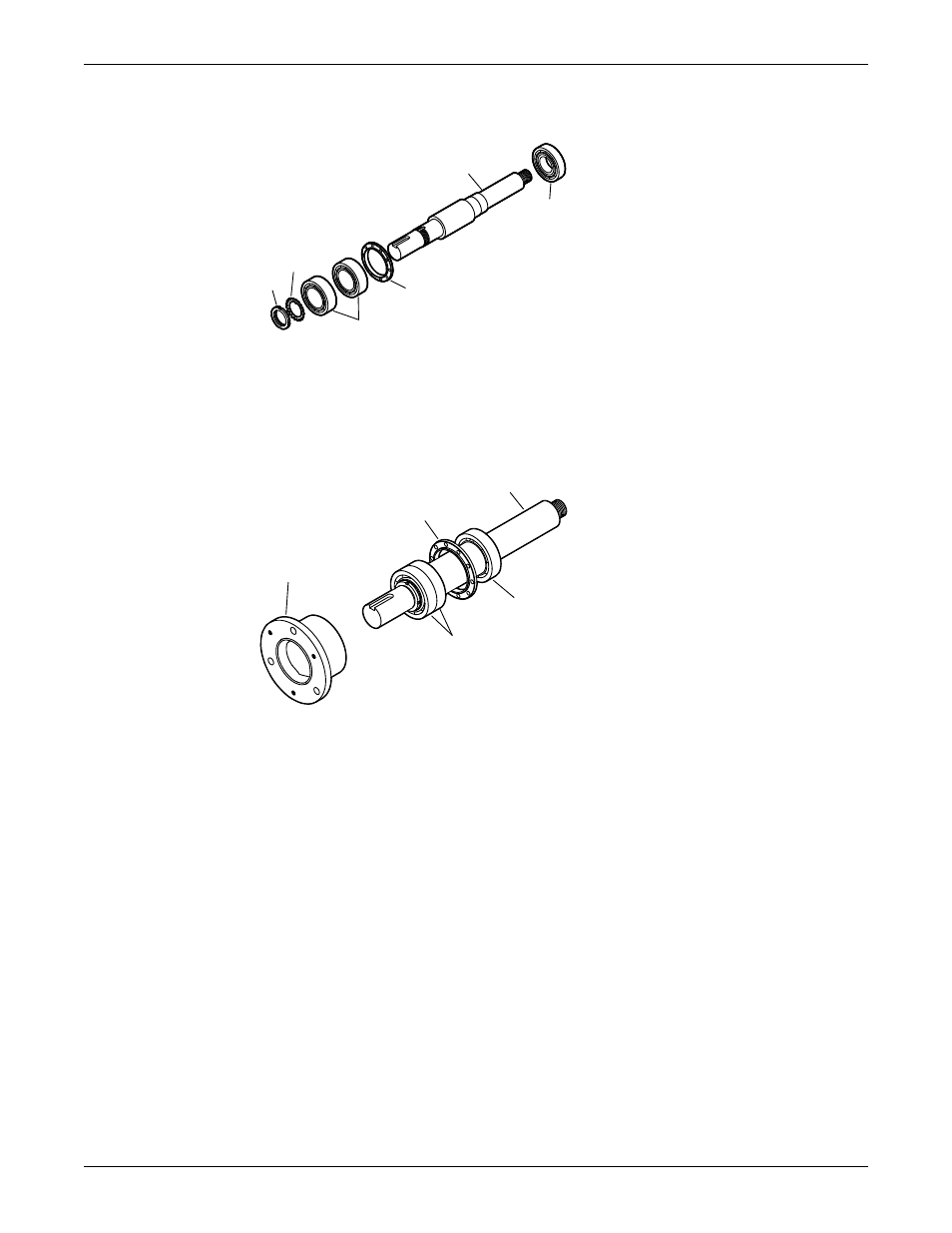

9. Установите корпус подшипника в соответствии с рисунком.
a) Покройте внешнюю часть наружного подшипника (112A) смазкой.
b) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
c) Установите корпус подшипника (134) на валу.
Не прилагайте чрезмерных усилий.
122
253B
134
112A
168A
10. Подготовьте вал к сборке в соответствии с рисунком.
a) Закрепите зажимное кольцо подшипника (253В) на валу (122).
b) Затяните болты (236A) зажимного кольца в крестообразном порядке.
При затягивании используйте рекомендованные величины крутящего момента.
Убедитесь, что вал вращается свободно.
c) Установите новую кольцевую прокладку (496).
d) Установите наружное лабиринтное уплотнение смазки (332A) на корпус подшипника (134).
Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.
