Регулировка зазора рабочего колеса - метод цифрового индикатора
(все кроме CV 3196)

ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.

1. Снимите защитный кожух муфты.

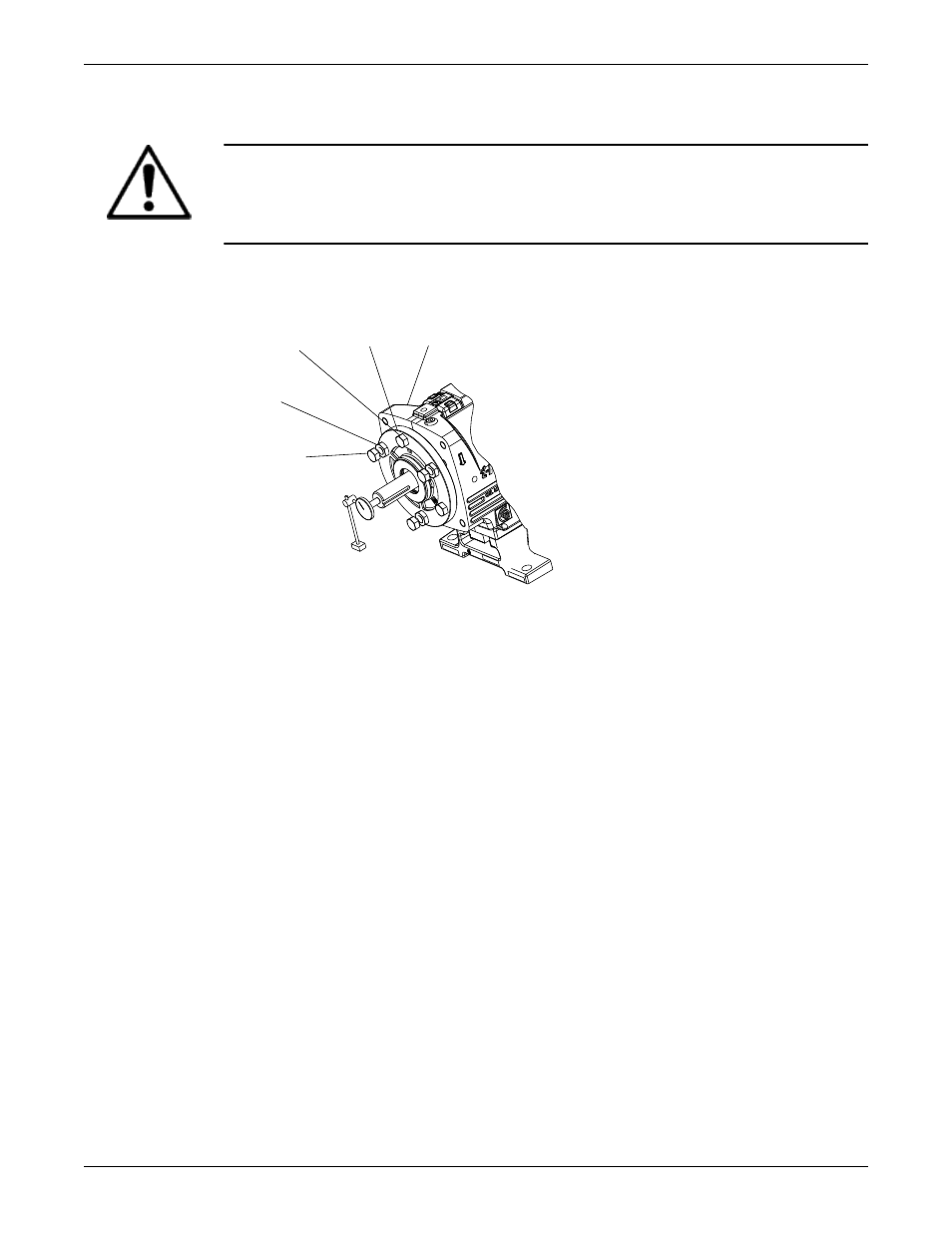

2. Индикатор следует установить таким образом, чтобы его шток касался или конца вала или

лицевой поверхности муфты.

228

134A

423

370C

370D

3. Открутите контргайки (423) на болтах-домкратах (370D) , и затем выкрутите болты

приблизительно на два оборота.

4. Равномерно затяните стопорные болты (370C) и сдвиньте корпус подшипников (134A) в

сторону стойки (228) до тех пор, пока рабочее колесо не коснется кожуха.

5. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается кожуха насоса.
6. Обнулите индикатор угловой соосности и ослабьте контрящий болт (379С) на один оборот.
7. Закручивайте болты-домкраты (370D) до тех пор, пока они не будут равномерно касаться

стойки подшипников.

8. Перемещайте стойку подшипников (134A) равномерно, по одному обороту, затягивая болты-

домкраты до тех пор пока индикатор не покажет требуемое значение.
Требуемая величина зазора приведена в таблице.

9. Равномерно затяните болты в следующем порядке:

a) Затяните стопорные болты (370 C).
b) Затяните болты-домкраты (370D).
Убедитесь, что индикатор показывает требуемое значение.

10. Убедитесь, что вал проворачивается свободно.

Регулировка зазора рабочего колеса - метод цифрового индикатора
(только CV 3196)

Перед выполнение данной процедуры отключите подачу электропитания на привод и снимите
кожух муфты. Соответствующие инструкции приведены в данном руководстве.

Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

71
