ОСТОРОЖНО: Нагревать втулку на открытом огне запрещено. Несоблюдение этого правила
может привести к повреждению оборудования.
ОСТОРОЖНО: Соблюдайте осторожность при работе со сторонами втулки. Несоблюдение
этого правила может привести к повреждению оборудования.

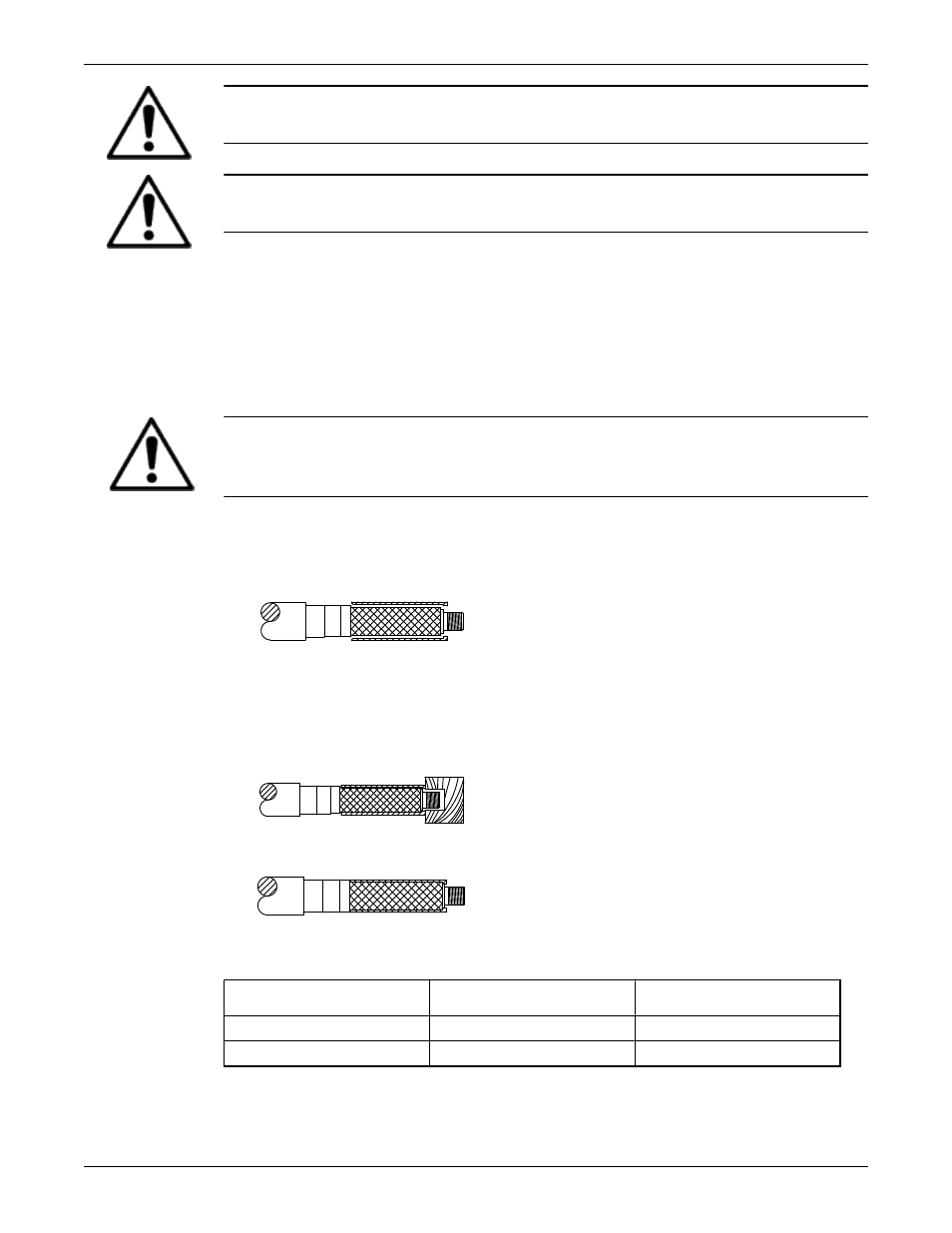

1. Снимите старую или поврежденную втулку (126) с вала (122).
Выполните продольный разрез втулки с помощью острого ножа.
2. Тщательно очистите вал и обратите особое внимание на зону вала с накаткой, которая
находилась под втулкой.
Устанавливаемая втулка не будет иметь те же размеры, что и снятая втулка до тех пор, пока она
не будет установлена на вал и обработана.
3. Нагрейте новую втулку в термосшкафу до температуры 550°F (288°C) и продержите 40 минут.
ОСТОРОЖНО:
Термостат и втулка имеют высокую температуру. Следует использовать защитные перчатки. В
противном случае возможны ожоги и другие травмы.
4. Извлеките втулку из термошкафа.
5. Сразу же после извлечения втулки из термошкафа, наденьте ее на вал.
Насадите втулку на вал так, чтобы ее нижняя часть была надвинута на буртик на валу. Зацеп
втулки будет находиться за накатанной частью вала.
6. После охлаждения втулки ее длина уменьшится. Приложите небольшое усилие для удержания
втулки надвинутой на буртик.
Продолжайте прижимать втулку до тех пор, пока зацепная часть муфты сама не обожмет
буртик под зацепной частью.
.
7. Дайте валу и втулке полностью остыть.
8. Обработайте тефлоновую втулку до размеров приведенных в таблице и выполните
финишную обработку поверхности.
Стойка Наружный диаметр втулки Финишная обработка
поверхности.
STi 1.375 / 1.373 16 микродюймов.
MTi 1.750 / 1.748 16 микродюймов.
9. Обработайте торец втулки так, чтобы обеспечить прямолинейность поверхности и ее
параллельность плоскости буртика на валу.
Техническое обслуживание (продолжение)
