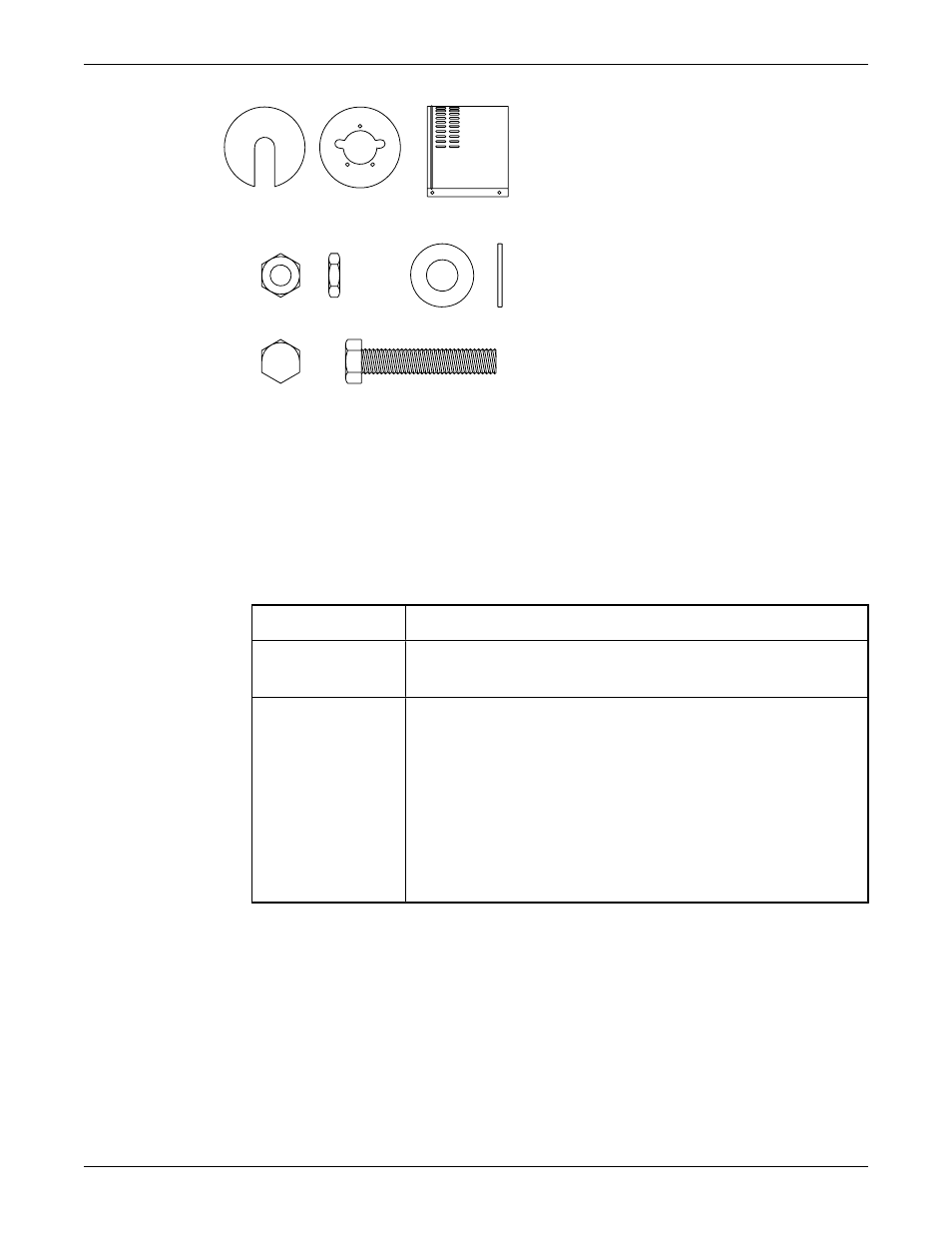

Необходимые детали:
1
2
3
4
5
6
1.
Концевая пластина (торец привода)
2.
Концевая пластина (торец насоса)
3.
Половина защитного кожуха, требуется 2
4.
гайка 3/8-16, требуется 3
5.
шайба 3/8 дюйма
6.
болт с шестигранной головкой 3/8-16 x 2 дюйма, необходимо 3 шт.
1. Отключите питание двигателя, заблокируйте в отключенном состоянии и поместите на
пусковое устройство соответствующую табличку, предупреждающую об отключении.
2. Установите торцевую пластину со стороны насоса.
Если торцевая пластина со стороны насоса уже установлена, выполните необходимые
регулировки муфты и перейдите к следующему этапу.
Если типоразмер
насоса ...
То...
STi, MTi, LTi
Выровняйте концевую пластину со стороны насоса относительно
стойки подшипника. Необходимость в регулировке рабочего колеса
отсутствует.
XLT-i
1. Выровняйте концевую пластину со стороны насоса относительно
корпуса подшипника так, чтобы выполнялись следующие условия:.
a.
Большие прорези в торцевой пластине не касались болтов
корпуса подшипника.
b. Малые прорези совпадали с регулировочными болтами
рабочего колеса.
2. Закрепите торцевую пластину на корпусе подшипника с
помощью контргаек на регулировочных болтах рабочего колеса.
3. Проверьте зазор рабочего колеса. Требуемая величина зазора
рабочего колеса приведена в таблице.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
